설치하기

빌트인 설치방법

주의

설치시 반드시 지켜주십시오.

• 설치전 에 필히 전기용량을 확인 하십시오.
• 임의의 연장선을 사용하거나 임의로 전기레인지에 연결된 전원을 절단한 후 일반 플러그를 연결하지 마세요.
  • - 화재의 위험이 있습니다.
• 어떤 상황에서, 인덕션레인지는 통풍이 잘되어 있는지 확인하고, 공기 입구와 출구가 차단되지 않게 합니다.
• 설치 치수는 아래와 같습니다.

주의

설치시 반드시 지켜주십시오.

• 해당 모델은 고열량이므로 용량에 맞는 전용배선이 되어 있는 전용 콘센트에 연결하여 주십시오.
  • - 누전차단기의 용량을 확인하시기 바랍니다.
• 제품의 뒷부분은 벽면과 바닥면에서 최소 50mm 이상 떨어뜨려 설치 하십시오.
• 인덕션레인지의 밑면은 장시간 사용할 경우 고열상태가 되므로 플라스틱 바닥 등 내열온도가 낮은 곳에는 설치하지 마십시오.
• 목욕탕 등의 고온, 다습한 곳에서는 제품에 물이 접촉하거나 들어갈 수 있으므로 위험하니 설치하지 마십시오.
• 바닥이 울퉁불퉁하거나 경사진 불안한 장소와 주변에 인화성 물질이 있는 곳에서는 사용하거나 설치하지 마십시오.
• 제품의 성능을 위하여 매립깊이의 여유공간을 100mm 이상 충분히 확보해 주십시오.

각부의 명칭

조작부

화구스위치

화구 선택 및 화력 조절

타이머

타이머 시간조절

잠금

잠금기능 설정/취소(길게 3초간누름)

부스터

최대 출력 사용( 5분간만 사용가능)

전원

전원 ON/OFF 기능

경고

잔열경고등이 켜져 있을 때에는 절대로 세라믹상판에 손대지 마십시오. 화상을 입을 우려가 있습니다.

발열부

대화구, 중화구, 소화구 별로 용기를 올려놓고 요리를 하는 발열부 영역입니다. (인덕션 전용 용기)

세라믹상판

강화세라믹 상판은 평면이므로 바닥이 평평한 그릇을 사용해야 합니다.

전원코드

• 전원전선의 끝단은 총 소비전력을 허용하는 콘센트와 플러그를 부착해야 합니다.
• 16A이상의 전류를 허용하는 접지된 전용콘센트를 연결하여 사용하십시오.

소모품/악세사리

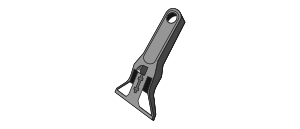

청소용 스크레퍼

사용 가능한 용기

• 일반적으로 가스레인지에 사용 가능한 용기는 모두 사용가능하며, 적합한 용기를 사용했을때 더 좋은 결과를 얻을 수 있습니다.
• 냄비의 밑바닥이 평평하고 두꺼운 것이 더욱 좋습니다.
• 사용할 히터의 직경과 용기의 바닥면 직경이 동일한 용기를 사용하면 효율이 좋아집니다.
• 압력밥솥과 같은 조리용기는 제조업자의 지시에 따라 주십시오.
• 아래와 같은 용기는 사용하지 마십시오.
  • - 석쇠, 중국요리에 사용하는 밑바닥이 둥근 냄비, 구이판, 랩이나 알루미늄 호일, 일반유리용기, 플라스틱 용기, 나무, 종이로 된 조리용기 등

대버너 히터

적합한 용기

밑바닥 지름이 18~28cm인 평평한 용기가 적합합니다.

적합하지 않은 용기

용기의 크기가 너무 크거나 작은것 (18cm미만~28cm초과)은 적합하지 않습니다.

중버너 히터

적합한 용기

밑바닥 지름이 14~18cm인 평평한 용기가 적합합니다.

적합하지 않은 용기

용기의 크기가 너무 크거나 작은것 (14cm미만~18cm초과)은 적합하지 않습니다.

소버너 히터

적합한 용기

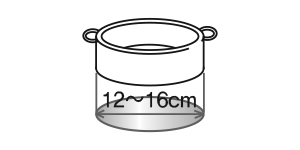

밑바닥 지름이 12~16cm인 평평한 용기가 적합합니다.

적합하지 않은 용기

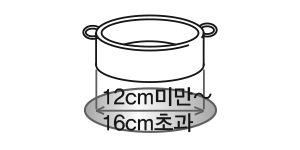

용기의 크기가 너무 크거나 작은것 (12cm미만~16cm초과)은 적합하지 않습니다.

밑바닥 모양

적합한 용기

적합하지 않은 용기

오목하거나 볼록한 밑바닥의 용기는 적합하지 않습니다.

재질

적합한 용기

스테인레스, 철, 동 등 금속용기

적합하지 않은 용기

토기, 유리등으로 만들어진 용기

주의

• 바닥이 손상되어 거칠어진 용기는 세라믹 상판에 흠집을 낼 수 있으니 주의하세요.
• 알루미늄이나 청동으로 되어있는 용기는 세라믹 상판을 변색시킬 수 있습니다.
• 조리용기는 항상 깨끗하고 건조한 상태로 사용해 주십시오.
• 세라믹 상판에 직접 요리를 하지 마세요.
• 본 제품의 부품을 임의로 제거하거나 표면을 덮어 씌우는 보조용구 또는 커다란 철판, 도자기류를 사용하지 마세요.
• 시판되는 보조용구(알루미늄 호일 또는 기타 보조용구)등을 사용하지 마세요.
  • - 이상 과열에 의한 화재나 제품파손의 원인이 됩니다.
• 조리용기를 옮길때 끌지말고 들어서 옮기세요.
  • - 세라믹상판에 흠집이 날 수 있습니다.



• 수증기가 배출되지 않는 용기, 직화구이냄비, 무수냄비등은 절대로 사용하지 마세요
  • - 제품고장의 원인 및 화상, 화재의 위험이 있습니다.

사용하기

사용방법

1. 조리용기를 올려놓습니다.
   • 조리용기의 크기는 세라믹상판에 표시되어 있는 원의 크기에 맞는 것을 사용하여 주십시오. 버너의 발열부보다 작거나 큰 용기를 사용하면 효율이 떨어질 수 있습니다. 참고사항으로 그릇과 조리 영역의 면은 바닥이 깨끗하고 건조해야 합니다.

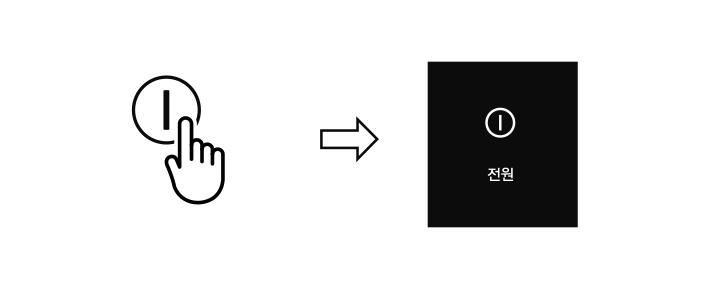

2. 전원을 켭니다.
   • 전원스위치를 길게 누르면 화구선택의 표시등이 켜집니다.

참고

이때 히터의 동작이 바로 시작되는 것은 아니며 히터를 동작 시킬 수 있는 준비 단계가 됩니다.

3. 화구를 켭니다.
   • 조리용기를 올려놓은 화구와 같은 위치의 표시가 있는 화구의 "+"또는 "-"를 선택하여 누르면 화구가 켜집니다.

참고

이때"-"를누르면 "0"단부터,"+"를 누르면 9단부터 켜집니다. 가열중 “U”가 표기되면 용기가 없거나 적합한 용기가 아닙니다.

4. 화력을 조절합니다.
   • 원하는 조리용구의 화구 조절스위치의 "-'와'+"를 눌러 화력을 조절합니다. 화력 표시등에 화력이 표시 됩니다. 히터를 끄고자 할 때는 "-"를눌러 "0"단으로 해주시면 됩니다.

5. 부스터를 켭니다. (전화구 부스터 가능)
   • 해당 화구 작동 후 디스플레이의 부스터 ""를 누릅니다. 표시창에 "P" 라고 표기가 되며 최대 출력에 도달합니다.
     • - 부스터는 최대 5분 동안만 작동되며, 다른 화구 작동이 안될 수있습니다. '전력 제어기능' 참고

6. 타이머 (시간)설정을 합니다.
   • 타이머는 화구 별로 설정이 가능합니다 화구를 선택하고 "-" 와 "+"를 눌러 타이머 시간을 설정 합니다 설정이 완료되면 화구의 화력표시 옆의 빨간점 "." 가 깜빡입니다.

참고

화구별로 설정이 가능합니다. 시간표시는 조리가 빨리 끝나는 화구의 시간을 우선적으로 표시합니다 타이머 설정시간은 최대 99분입니다.

7. 자동으로 꺼집니다.
   • 안전한 사용을 위하여 아래표의 시간 이상으로 조작이 없으면 화구가 자동으로 꺼지게 됩니다.

참고

화력단계별 자동꺼짐 시간

8. 화상에 주의하세요!

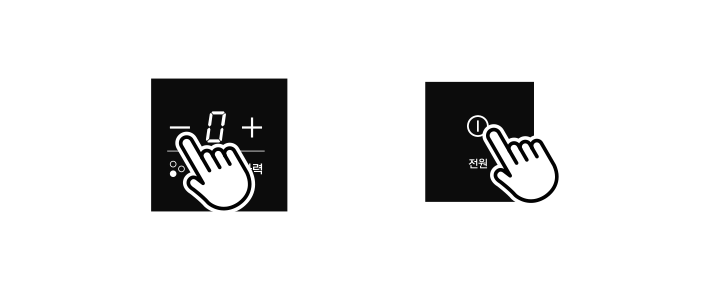

   • 화구를 끄고자 할 때는 "-" 스위치를 눌러 "0" 으로 선택하시면 됩니다. 작동중인 전체화구를 끄고자 할 때는 전원키를 눌러주세요.

참고

이때 히터는 꺼지지만 잔열 표시에는 "H"가 표시됩니다. "H"표시가 있으면 세라믹 상판의 온도가 뜨거우므로 손대지 마십시오. 화상의 위험이 있습니다.

9. 잠금기능 사용방법 입니다.
   • 잠금기능은 인덕션레인지를 켜고 사용대기 중 또는 사용 중 오사용을 방지할 수 있는 기능입니다. 잠금 스위치를 3초간 길게 눌러 주시면 타이머 표시 창에 "ch" 가 표시됩니다. 잠금 표시등이 켜지면 전원스위치를 제외한 다른 스위치는 동작되지 않습니다.
     • - 잠김 기능 해제는 다시 잠김 스위치를 3초간길게 누르면 해제 됩니다.

10. 전력 기능 설명
    • 가정용 콘센트에 맞도록 자동으로 전력을 낮추어 효율적이고 안전하게 사용하는 기능입니다.

경고

• 조리 중이거나 조리가 끝나자마자 음식물이나 부속품을 잡지 마세요.
• 매우 뜨거워 화상을 입을 수 있으므로 조리용 장갑을 착용하세요.

타이머 설정기능

주의

화력표시 옆의 빨간 점이 표시 되지 않은 것은 시간설정이 안된 것 입니다.

1. 조리 도중 조리종료 예약이 필요한 경우 사용 합니다.

2. 화구를 선택합니다.

3. 타이머를 눌러 시간조절을 합니다.
   • 타이머 표시등이 5 초 동안 깜박입니다.

4. "-' 와 "+" 를 스위치를 눌러 시간을 설정 합니다.
   • 1분부터99분까지 설정 가능합니다.

5. 시간 설정 후 스위치 조작이 없으면 자동으로 타이머가 시작됩니다.
   • 타이머 종료 후에는 자동으로 화구가 꺼집니다. 잔열이 남아있으니 주의 바랍니다.

참고

화력 표시 옆에 빨간 점이 들어오면 화구의 타이머가 선택 된 것입니다.

6. 화구동작 중 화구를 누르면 화구에 남아있는 시간을 알 수 있습니다. 두 개 이상의 화구를 동작 중 예약시간이 적게 남은 화구를 우선적으로 표시합니다.
   화력표시 옆의 빨간 점이 표시 되지 않은 것은 시간설정이 안된 것 입니다.

참고

타이머의 남은 시간표시는 화력 표시 옆에 빨간 점이 점멸하는 표시된 화구의 시간표시 입니다.

전력 제어기능

일반가정용으로 사용하실 수 있도록 전력제어 방식을 사용하고 있습니다.

설정 버너시 동작구성(최대)

스크래퍼 사용 방법

스크레퍼 사용별 위치

스크레퍼 미사용시 위치

스크레퍼 사용시 위치

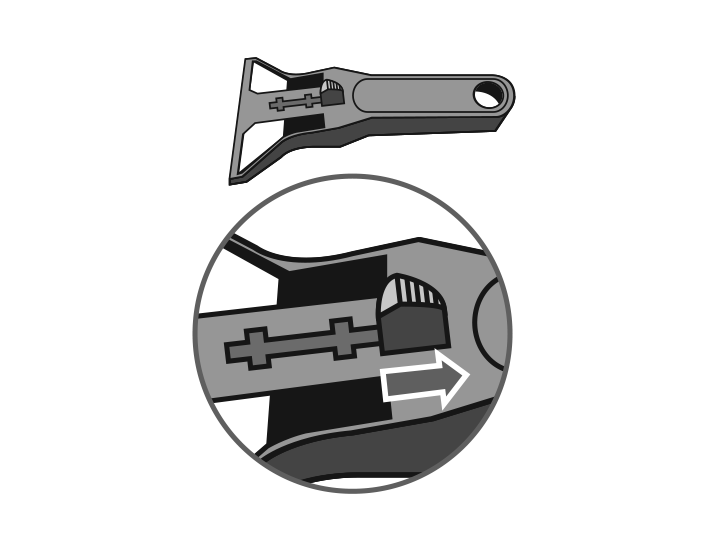

스크레퍼 칼날 교체시 위치

주의

사용하지 않을경우에는 반드시 칼날이 나오지 않게 해주세요. 사용시 칼날에 찍힘 및 베임에 주의하세요.

청소하기

경고

청소는 반드시 전기레인지의 전원을 끄고 실시하세요.

• 조리 후 즉시 청소를 하시면 잔열에 의한 화상의 위험이 있으므로 완전히 식은 후에 전원을 차단한 후 청소해 주세요.
• 큰 덩어리는 상판을 살짝 가열한 후 동봉된 스크레퍼로 밀어서 떼어냅니다.
  • - 스트리퍼 사용시 칼날이 날카로우니 베임 등 상해에 주의 하십시오.
• 시간이 많이 지난후에 청소를 하시면 청소가 잘 되지 않을수 있으니 오염이 생긴이후 1~2시간내에 청소를 해주세요.
• 제품을 물에 담그거나 물을 뿌리지 마십시오.

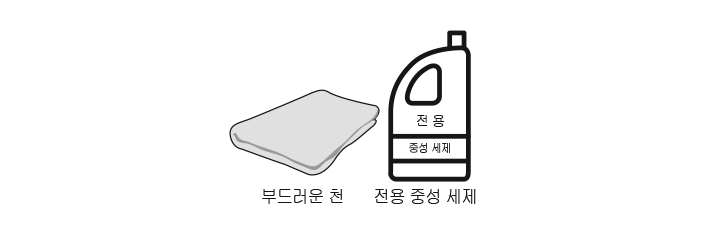

• 오염의 정도에 따라 전용세정제 사용 여부를 결정해 주세요. 작은 오염의 경우 전용세정제를 사용하지 않아도 청소가 가능합니다.

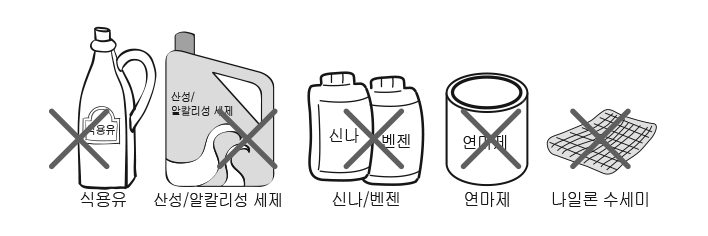

• 제품 청소 시 세라믹상판을 철 수세미, 연마제, 싱크용제, 날카로운 청소도구 등을 사용하여 청소하지 마십시오.
• 세라믹상판의 표면위에 소금이나 설탕이 눌러 붙으면 파손의 우려가 있으므로 즉시 청소해 주십시오.
• 제품 청소 시 분무식 살충제, 휘발유. 시너(신나), 벤젠, 증기청소기 등은 사용하지 마십시오.
• 평상시 세라믹상판은 음식물 등에 의한 오염이 되었을 때 즉시 제거하고 항상 청결한 상태를 유지해 주십시오.
• 전기레인지의 세라믹 상판 제조사인 쇼트세란 사가 인증하는 ‘SCHOTT CERAN’로고가 새겨진 전기레인지 전용 클리너 사용을 권장합니다.
• 스트리퍼 사용시 날카로운 칼날이 노출되어 있으니 주의바랍니다.
• 심한오염
  조리 중 오염된 상판은 식은 후에 유리 스크래퍼를 이용하여 오염을 제거하십시오.
  • - 유리 스크래퍼는 시중에서 판매되는 전용세제를 구입하여 사용하시면 됩니다.
  • - 흠집이 생길 수 있으니 유리 스크래퍼를 비스듬히 눕혀서 사용하세요.
  • - 버너가 뜨거울 때 유리 스크래퍼를 사용하시면 화상의 위험이 있으니 주의하십시오.

사용가능 합니다.

사용하시면 안됩니다.

고장조치/신고

고장 진단 요령

전원이 안들어와요.

• 전원플러그가 콘센트에 확실히 꽂혀있나요?
• 정전인지 확인 합니다.

조절이 안되요.

• 잠금이 되어 있나요?
• 잠금을 해제 합니다.
• 조작부에 물을 제거합니다.
• 터치할때 손가락이 아니라 손가락 마디로 눌러주세요.

유리에 흠집이 있다.

• 조리기구의 가장자리나 바닥면이 거친가요?
• 부적절한 (철 수세미등) 것으로 닦았나요?
• '청소하기’를 참조 하세요.

인덕션레인지에서 소음이 난다.

• 제품의 내부열때문에 팬소음이 있습니다.
• 조리기구 종류에 따라 공잔하는 소리(찡, 찌 등)소음이 날수 있습니다.
  • - 가벼우면 더 소리가 납니다.

인덕션레인지를 꺼도 팬 소음이 난다.

• 인덕션 레인지를 해제 한 후에도 팬이 계속 돌수 있습니다.
• 표시창에 “H” 가 표시 되는 동안 작동합니다.
• 팬이 실행되는 동안 벽에 레인지의 전원을 끄지 마십시오.

가열이 안되요.

• 적합한 조리기구인지 확인 하세요.
• 조리기구를 인덕션레인지의 가열부분에 다시 정확하게 놓습니다.
• 조리기구가 조리 영역의 크기보다 너무 작지 않습니까?

요리가 잘 안되요.

• 요리용기의 밑면이 세라믹상판의 조리 영역의 크기보다 같거나 약간 큰지 확인 하세요.
• 발열부와 일치하지 않는 용기를 사용할 경우 열의 손실로 요리시간이 길어 질수 있습니다.
• 용기의 밑바닥이 세라믹 상판과 밀착될 수 있는 평평한 것을 사용했나요?
• 만약 평평한 것을 사용하지 않은 경우 열손실이 발생하여 조리시간이 길어질 수 있습니다.
• 요리에 맞게 화력 조절 버튼을 맞추었는지 확인하세요.

에러코드 발생시 조치방법

E1 / E2

• 전원이 이상없는지 확인 바랍니다.

E3 / E4

• 용기의 온도가 높습니다. 식힌 후 사용하세요

E5 / E6

• 인덕션레인지가 식은 후 다시 사용하세요.

• 상판이 뜨겁습니다.

• 인덕션레인지에 용기가 없습니다.
• 용기가 인덕션레인지에 적합하지 않습니다.

• 그 외 표시 시에는 고객상담센터로 연락바랍니다.

제품규격

주의

에너지소비효율라벨에 명기된 에너지비용 표시사항과 실제 에너지비용은 소비자가 실제 사용하는 에너지사용량, 에너지사용시간 또는 전기요금인상 등 에너지가격 변동에 따라 달라질 수 있습니다

참고

본 제품의 외관 디자인 및 제품 제원은 제품의 품질향상을 위하여 소비자에게 예고없이 변경 될 수 있습니다.
