설치하기
설치장소
- 다른 전기제품과 간격을 두고 설치하세요.
- - 감전,화재의 위험이 있습니다. 뒷면과 10cm, 윗면과 약 20cm, 좌우 약 10cm이상 간격을 두고 설치하세요.
- 통풍이 잘되는 평평하고 안정된 장소에 설치하세요.
- - 불안정한 장소는 소음의 원인이 됩니다.
- - 바닥과 85cm이상되는곳에 설치하세요. 사용자 눈높이 이상의 위치에 설치하지 마세요.
- 싱크장 안에 설치하지 마십시오.
- - 과열로인한 제품의 고장이나 화재의 원인이 될 수 있습니다.
- 비닐, 유리등 내열온도가 낮은 바닥에 제품을 설치하지 마세요. 바닥재의 파손, 변색, 녹음 등의 손상이 생길수 있습니다. 반드시 내열성이 있는 곳에 설치하여 주세요.
- 습기가 없는곳에 설치하여 주십시오.
- - 누전의 위험이 있는곳에는 꼭 누전 차단기를 설치하여 주십시오.
전원연결

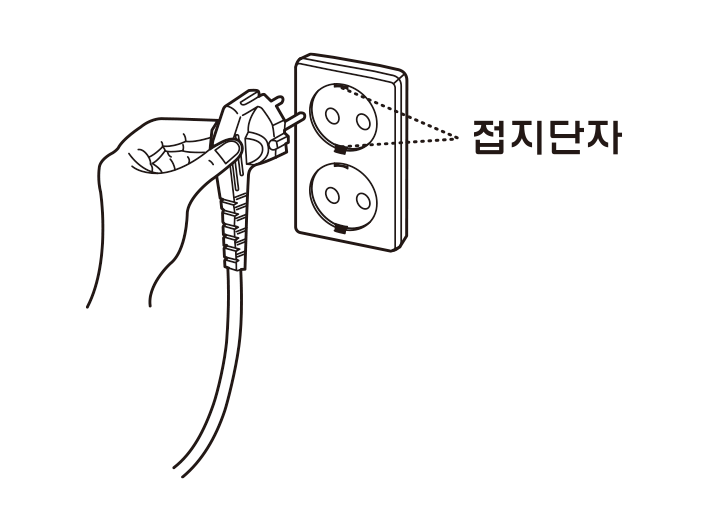

- 접지된 콘센트에 단독으로 연결하십시오.
- - 화재의 위험이 있습니다.멀티탭 등으로 여러개의 전기제품을 사용하면 누전차단기가 내려갈 수 있습니다.
- - 연장선을 사용할 경우 접지가 되어있는 연장선을 사용하십시오.
- 접지가 되지 않은 콘센트를 사용하실 경우에는 서비스센터에 문의 하세요. (유상서비스)
사용가능한 용기
: 사용가능,
: 주의할 그릇,
: 사용불가
도자기류/사기그릇
레인지 |
오븐, 프라이, 구이 |
 |
 |

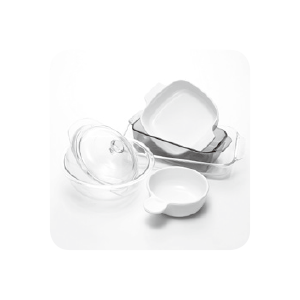

내열유리그릇 (파이렉스)
금속제 용기, 제과 제빵 용기
레인지 |
오븐, 프라이, 구이 |
 |
 |

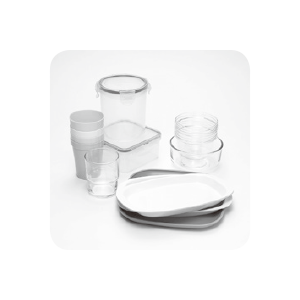

일반 유리, 플라스틱그릇
레인지 |
오븐, 프라이, 구이 |
 |
 |

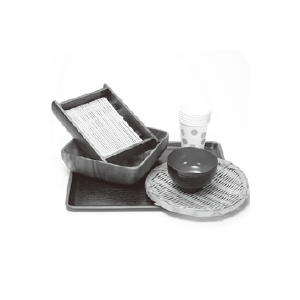

나무, 종이그릇
레인지 |
오븐, 프라이, 구이 |
 |
 |

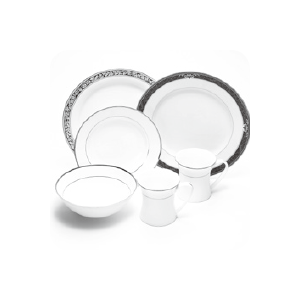

금선/은선 무늬그릇
레인지 |
오븐, 프라이, 구이 |
 |
 |

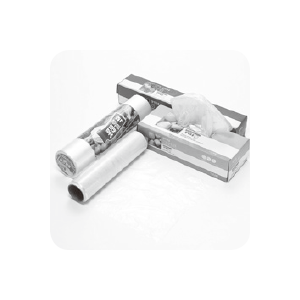

랩, 비닐봉지
레인지 |
오븐, 프라이, 구이 |
 |
 |

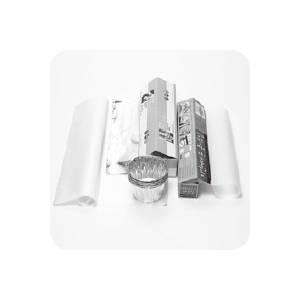

알루미늄 호일/오븐전용 종이호일
레인지 |
오븐, 프라이, 구이 |
 |
 |
- 단, 오븐전용 종이호일이나 내열가공 종이류는 레인지, 오븐 기능에서 사용 가능합니다.
주의
- 오븐전용 종이호일을 사용할 경우 주의해주세요. 장시간 사용할 경우 화재 발생 위험이 있습니다.
- 랩은 내열온도 140℃이상의 것을 사용하십시오. 폴리에틸렌(PE)재질의 랩은 녹아 불이 일어날 수도 있습니다.
- 뜨거운 그릇을 갑자기 차갑게 하면 깨지거나 모양이 변할 수 있습니다.
- 구이, 튀김등 기름이 있는 음식에는 랩이나 비닐봉지를 사용하지 마세요.
- 요구르트 발효시에는 용기에 랩을 씌우거나 밀폐용기를 사용해도 좋습니다. 그러나 레인지 기능 또는 오븐요리를 할 경우는 폭발의 위험이 있으므로 밀폐용기를 사용하지 마세요.
- 자동요리는 요리가이드에 안내된 부속품이나 용기를 참고하여 사용하세요.
각부의 명칭
01. 조작판넬
오븐을 조작하는 부분입니다.
02. 물통
스팀기능 사용시 물을 넣어 사용합니다.
03. 물받이
조리시 발생하는 잔수를 받아냅니다.
04. 배기구
조리시 수증기및 열기가 나오는 부분입니다.
05. 단열창
06. 도어 손잡이
오븐도어을 열고 닫을때 사용합니다.
07. 스팀분출구
스팀요리시 증기가 분출되는 곳입니다.
08. 오븐선반(1단)
09. 오븐선반(2단)
10. 컨벡션 팬, 오븐 히터
오븐요리시 열풍이 나오는 곳 입니다.
부속품

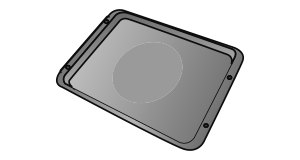

오븐용기
- 오븐 내부의 측면 선반에 끼워 사용합니다.
- 요리 종류에 따라 1단 또는 2단에 끼워 사용하세요.
경고
- 전자레인지 사용 시 사용하지 마십시오.
- - 용기 손잡이가 변형되거나 소손될 수 있습니다.

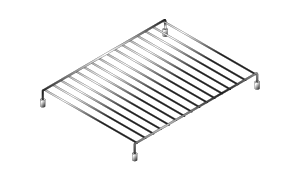

구이석쇠
- 구이요리시 오븐용기위에 석쇠를 올려놓고 사용합니다.
- 전자레인지 요리시에는 바닥에 놓고 사용하세요.

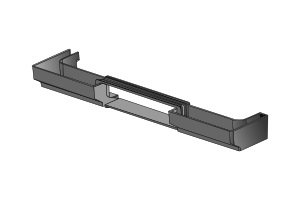

물받이
- 요리시 제품에 맺힌 물을 받아 줍니다.
- 조리후에는 물을 버리고 깨끗이 씻어 주세요.
- 사용하지 않을때에도 제품에 장착하여 주십시오.

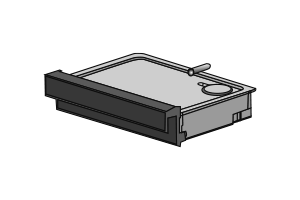

물통
- 스팀요리시 물을 넣어 사용하세요.
- 요리에 따라 물이없는경우 작동이 안될 수 있습니다.
- 조리후에는 물을 버리고 깨끗이 씻어 주세요.
- 사용하지 않을때에도 본체에 장착하여 주세요.

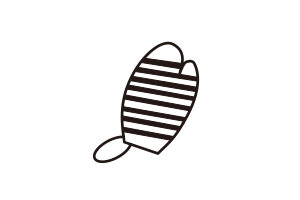

오븐장갑(우)
- 조리후에는 용기가 뜨거우니 장갑을 사용하여 주세요.
사용설명서, 보조설명서, 요리가이드
- 사용설명서를 잘 읽고 숙지하신 후 요리가이드에 따라 요리를 하세요.
주의
- 부속품은 반드시 요리가이드를 참고하여 사용하세요.
(부속품을 잘못 사용할 경우 요리상태가 나빠질수 있습니다.)
- 부속품들은 본 제품의 전용 부품이므로 다른 용기와 함께 사용하지 마세요.
- 음식물 없이 부속품만을 넣고 제품을 사용하지 마세요.
- 조리후 부속품(오븐용기, 구이석쇠)을 옮길때에는 반드시 오븐장갑을 끼고 용기 중앙부를 잡아 주세요.
- 오븐 용기와 구이석쇠를 청소할 때 수세미를 사용하면 코팅면이 손상될 수 있으므로 스펀지와 중성 세제를 사용하세요.
- 부속품은 사용조건, 사용기간에 따라 소모되는 소모품이므로 분실 및 코팅이 벗겨졌을 경우 고객 상담실(1600-1661)로 연락하여 구입하시기 바랍니다.

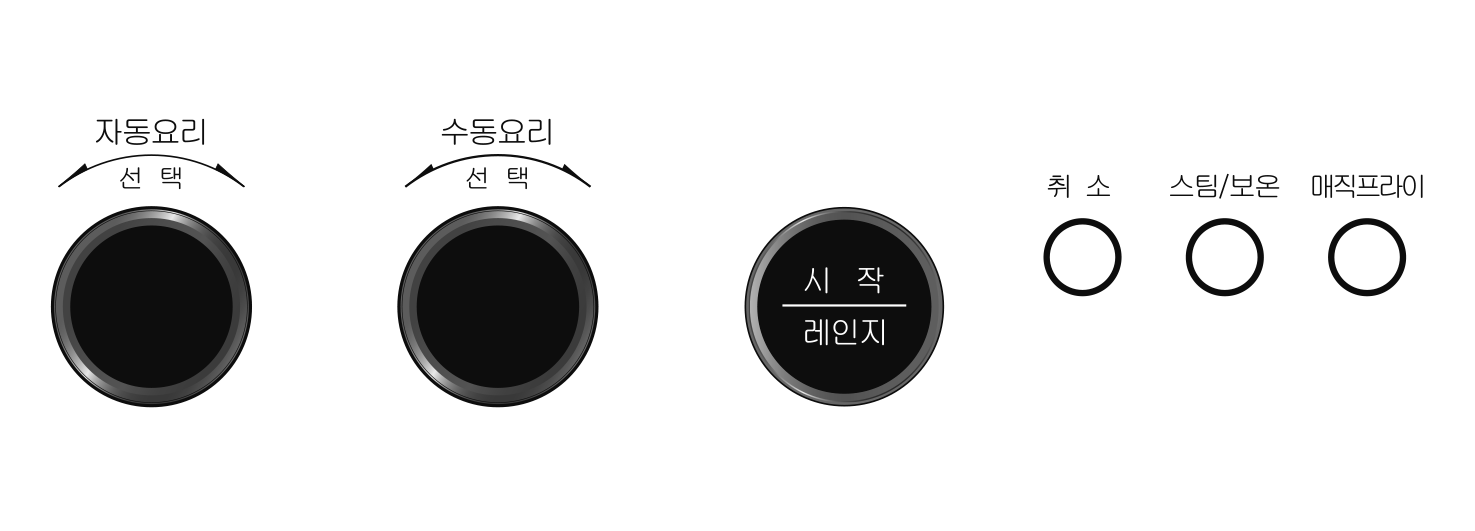

버튼의 기능
조작다이얼, 버튼의 기능
01. 자동요리
좌우로 돌려 자동요리 번호를 고른후 눌러서 선택합니다.
02. 수동요리
좌우로 돌려 수동기능을 고른후 눌러서 선택합니다.
03. 시작/레인지
조리를 시작합니다. 대기상태에서 누르면 전자레인지가 작동하며 누를 때마다 조리시간이 30초씩 증가합니다.
04. 취소
조리도중 취소를 할때 눌러서 작동을 중지 합니다.
05. 스팀
수동조리시 조리도중 누르면 스팀기능이 작동합니다. 스팀기능을 중지하려면 한번 더 누르세요. (수동요리시)
06. 보온
조리후 보온을 하는 기능입니다.
07. 프라이
프라이 메뉴 선택시 사용합니다.

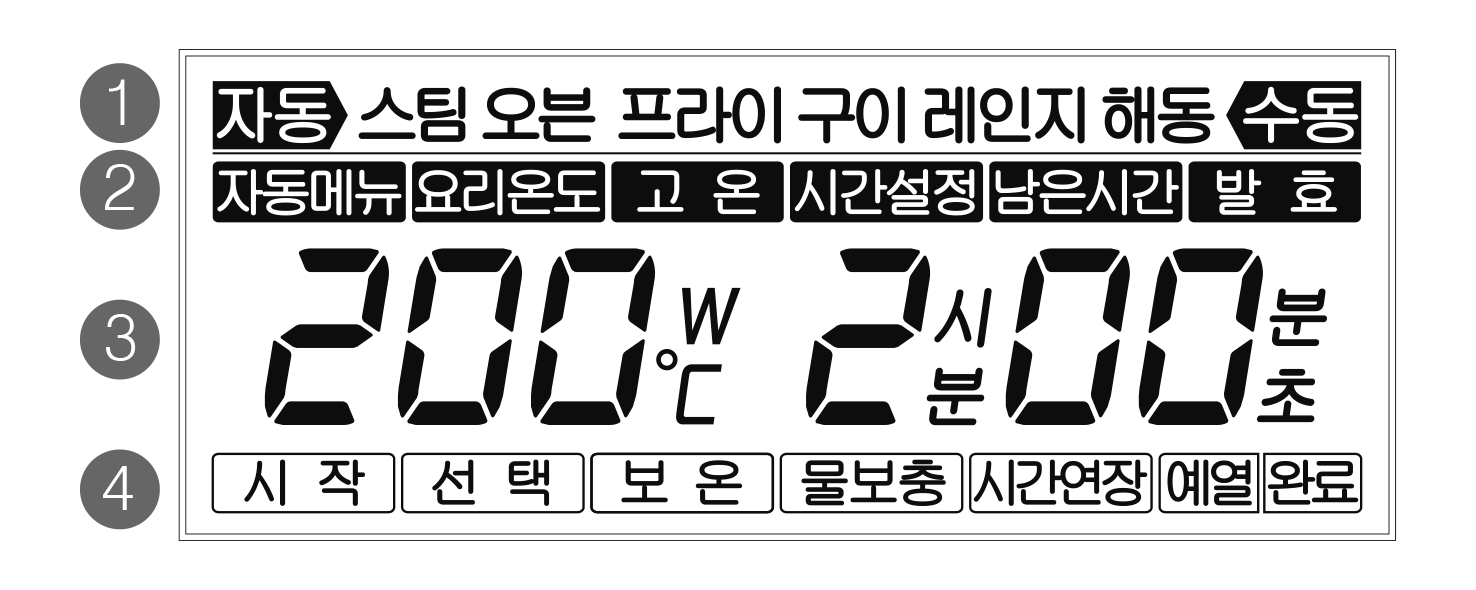

표시부
01. 기능표시부
자동,수동 오븐, 레인지 등 현재 선택된 기능이 표시됩니다.
02. 상태표시부
현재 표시된 온도 또는 시간의 상태를 표시합니다.
03. 메뉴,온도, 시간표시부
선택된 자동메뉴의 번호, 요리온도, 요리시간을 표시합니다.
04. 알림표시부
다음에 선택해야할 버튼을 알려 주거나 예열,예열완료,완료등을 표시합니다.
사용하기
자동요리
- 자동요리는 온도와 시간이 미리 설정되어 있는 요리입니다.
- 사용하기전 도어를 열어 전원을 켜신후 사용하세요.

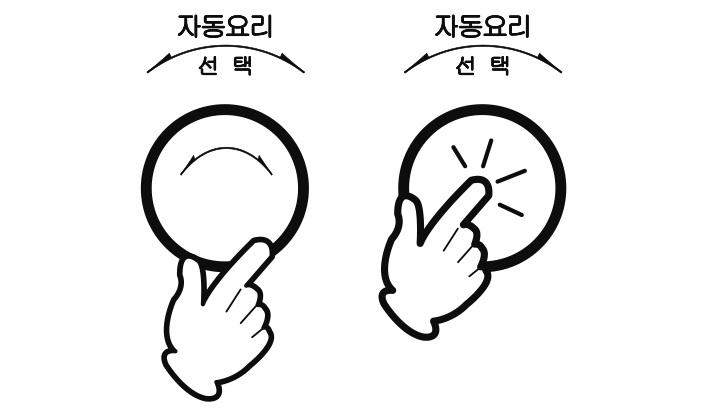

- 자동요리 다이얼을 돌려 원하는 메뉴 번호를 선택한후 눌러주세요.
- 조리물을 넣고 시작 버튼을 눌러 조리를 시작하세요.

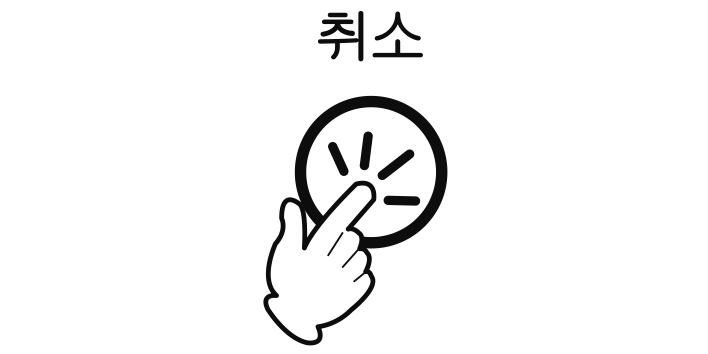

- 조리가 끝나면 조리물을 꺼낸후 취소버튼을 눌러주세요.
주의
- 콤비요리는 오븐과 전자레인지를 동시에 사용하므로 내열성이 있고 전자레인지에 적합한 용기를 사용 하세요. ('사용가능한 그릇' 참조)
- 해동요리는 전자레인지를 사용하므로 전자레인지에 적합한 용기를 사용하세요. ('사용가능한 그릇' 참조)
- 요리의 종류에 따라 용기의 위치와 사용방법이 다르므로 요리가이드를 참고 하세요.
- 화면의 온도표시는 설정온도가 표시됩니다.
- 조리중 도어를 열면 동작이 멈추게 됩니다. 도어를 닫은후 시작버튼을 눌러 조리를 다시 진행시켜 주세요.
전자레인지
전자레인지에 적합한 용기를 사용하세요.

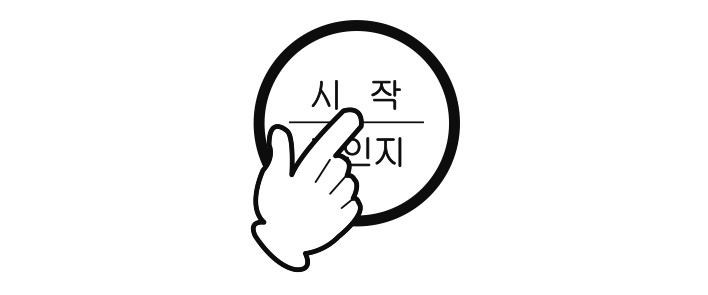

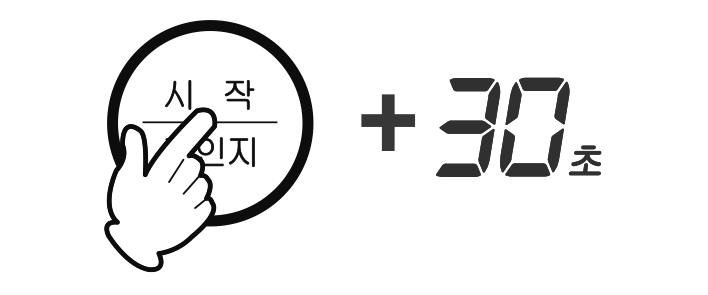

- 조리물을 넣고 레인지 버튼을 누르세요. 조리가 시작됩니다.
- 버튼을 누를때 마다 조리시간이 30초씩 증가합니다.
참고
- 팝콘, 레토르트등 인스턴트 요리를 데우실때에는 구이석쇠위에 조리물을 올려주세요.
- 조리중에도 레인지버튼을 눌러 시간을 늘릴수있습니다.
수동요리(해동)
수동요리(해동) 예 : 육류 500g 해동

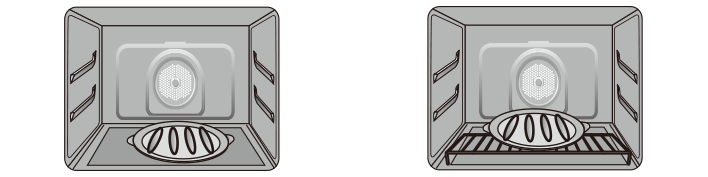

- 조리실 바닥 중앙이나 구이석쇠 위에 조리물을 넣고 문을 닫아주세요.
- 레인지 사용 가능한 그릇의 종류를 '사용가능한 그릇'에서 확인하십시오.
- 수동 다이얼을 돌려 '해동'기능을 선택한 후 눌러주세요.

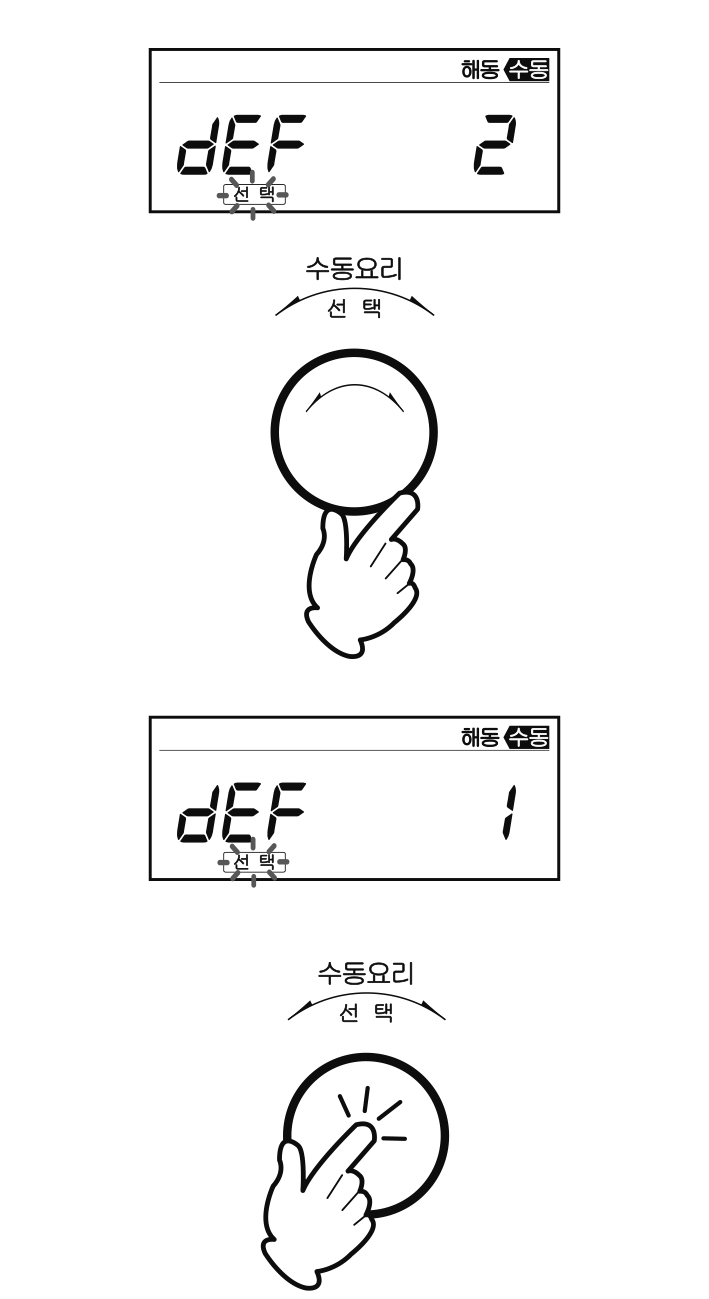

- 수동 다이얼을 돌려 dEF 1(육류), dEF 2(어류) 설정 후 누릅니다. 'g'표시가 깜박거릴 때, 수동 다이얼을 돌려 무게 설정 후 누릅니다.
- 중량을 재설정 시, 수동 다이얼을 눌러 조리중량을 변경할 수 있습니다.

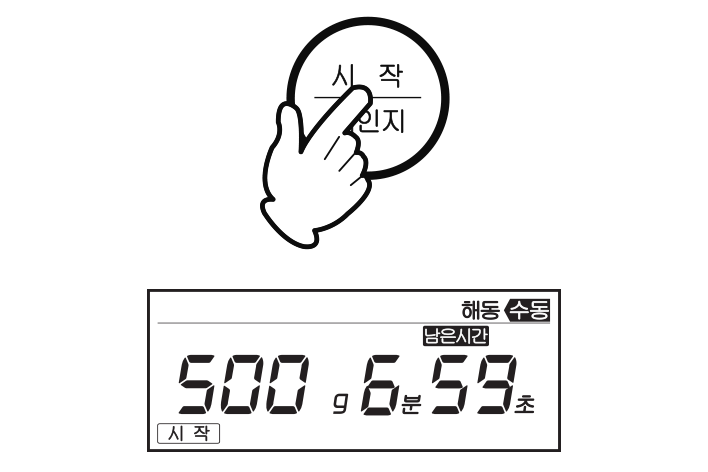

- '시작/레인지'버튼을 누르면 조리가 진행됩니다.
- 조리 중간 부저음이 울리면, 요리물을 뒤집은 후 '시작/레인지' 버튼을 눌러주세요.

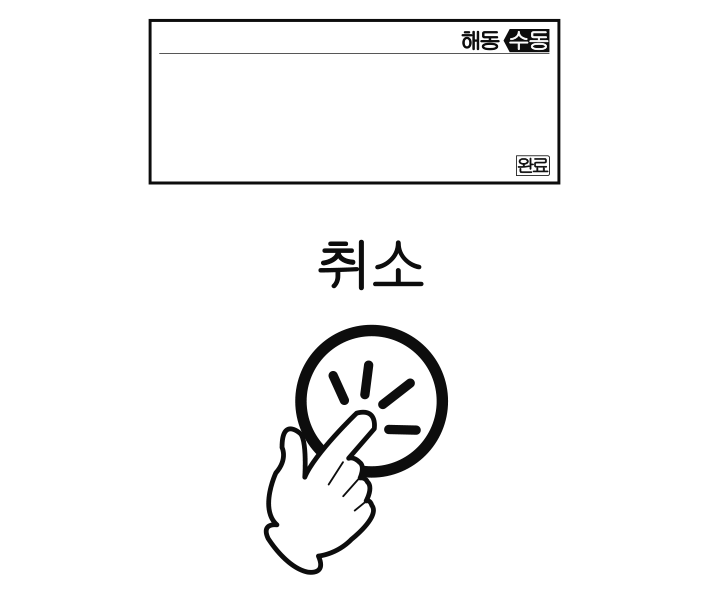

- 조리가 완료되면 부저 소리와 함께 '완료' 표시가 깜박입니다. 조리 상태 확인 후 '취소' 버튼을 누르면 조리가 종료됩니다.
주의
- 조리실 내부가 비어있는 상태에서 전자레인지를 동작하지 마십시오.
- 필요한 경우에는 상태를 중간중간 확인해 가면서 요리시간을 조절해 주십시오.
참고
해동 시간은 조리물 종류(육류/어류)와 중량에 따라 달라집니다.
육 류 (분:초)
- 200g : 3:30
- 300g : 5:00
- 400g : 6:30
- 500g : 7:00
- 600g : 10:00
- 700g : 11:00
- 800g : 12:30
- 900g : 14:00
어 류 (분:초)
- 200g : 3:00
- 300g : 4:00
- 400g : 5:30
- 500g : 6:00
- 600g : 8:30
- 700g : 9:30
- 800g : 10:30
- 900g : 12:00
비 고
냉동상태에 따라 약간의 시간차이가 있으므로 유의하시기 바랍니다.
수동요리
수동요리 예 : 오븐조리 230℃, 30분
- 수동 다이얼을 돌려 기능을 선택한후 눌러주세요.
- 다이얼을 돌려 온도를 설정한후 눌러주세요.
- 다이얼을 돌려 시간을 설정한후 눌러주세요.
- 시작버튼을 눌러 예열을 시작하세요. 예열이 완료되면 부저가 울립니다.
- 예열이 끝나면 조리물을 넣고 시작버튼을 눌러 조리를 시작하세요.
- 조리가 완료되면 조리물을 꺼내고 취소버튼을 눌러주세요.
주의
- 구이기능은 온도설정을 하지 않고 시간설정 단계로 진입합니다.
- 레인지 모드에서는 온도설정 대신 전자레인지 출력 조정을 합니다.(100W,300W,500W,700W)
- 해동과 레인지는 전자레인지에 적합한 용기를 사용하세요.
예열/조리연장
- 예열이란 오븐내부를 조리할 온도로 미리 맞춰 주는것으로 조리물을 넣기전에 예열을 하고 예열이 완료 된후 조리물을 넣어 조리를 합니다.
- 예열중에는 예열표시가 깜박 거립니다.
- 예열이 완료되면 완료표시와 함께 부저음이 납니다. 조리물을 넣고 시작 버튼을 누르세요.
- 예열을 하고 조리를 할 경우 좋은 조리상태를 얻을 수 있습니다.
- 조리연장은 조리가 완료된후 추가로 조리를 하고 싶을때 사용하는 기능입니다.
- 조리가 완료 되면 ‘시간연장’과 ‘완료’표시가 나타납니다.
- 조리완료시 선택버튼을 누른후 시간을 조절하여 조리연장을 할 수 있습니다.
- 조리연장은 최대 30분, 2회까지 가능합니다.
매직 프라이 기능
- 건강에 좋은 매직 프라이요리를 쉽게 사용할 수 있는기능 입니다.
- 매직 프라이 버튼을 누른후 자동요리 다이얼을 돌려 메뉴를 선택하여 주세요.
- 수동요리의 프라이 기능을 선택하여 사용하셔도 됩니다.
- 매직 프라이 버튼을 계속 누르시면 메뉴번호가 증가 합니다.
- 프라이 요리의 용기위치와 조리시간은 요리가이드를 참고하세요.
보온 기능
- 조리후 음식물을 보온하는 기능입니다.
- 보온키를 누른후 시간을 설정하여 사용하십시오.(최대 9시간 설정)
- 취소 하려면 취소키를 누르세요.
스팀버튼
- 스팀을 사용하지 않는 수동요리시 요리도중 스팀을 사용하고 싶을때 간편히 스팀을 발생할 수 있는 기능입니다.
- 스팀기능을 사용하실때에는 물통에 물을 채운후 사용하세요.
- 스팀버튼을 누르면 스팀이 발생되고 한번 더 누르면 스팀기능이 정지합니다.
- 수동조리(오븐,구이)에서만 작동합니다.
- 스팀버튼은 조리중에만 작동합니다. 버튼을 누르면 다시 누를때까지 스팀이 계속 발생하므로 조리에 따라 적절히 사용하세요.
절전기능
- 절전기능
제품을 장시간 사용하지 않을때 자동으로 절전모드로 변경됩니다. 절전모드에서는 디스플레이가 꺼지고 다시 다이얼이나 키를 조작하면 디스플레이가 켜집니다.
청소방법
몸체외부
- 부드러운 헝겊이나 스펀지에 중성세제를 묻혀 닦은후 마른행주로 물기를 닦아주세요.
- 청소시 벤젠이나 신나등을 사용하지 마세요.
투시창
- 부드러운 헝겊이나 스펀지에 중성세제를 묻혀 닦은후 마른행주로 물기를 닦아주세요.

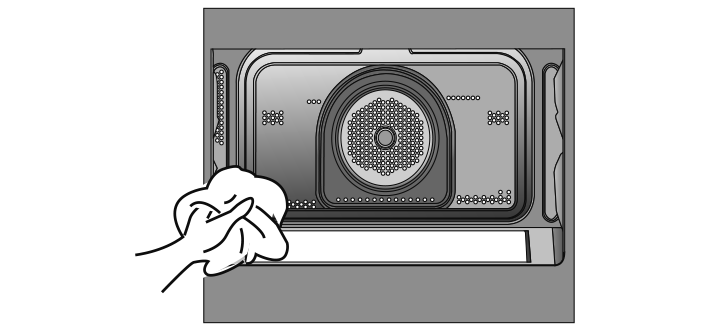

조리실 내부
- 부드러운 헝겊이나 스펀지에 중성세제를 묻혀 닦은후 마른행주로 물기를 닦아주세요.
- 거친수세미나 철 수세미를 사용하지마세요, 내부의 코팅이 벗겨질 수 있습니다.
- 스팀 청소기능을 사용하시면 보다 쉽게 청소를 하실수 있습니다.
물받이
- 물받이의 물을 버리고 세척후 마른행주로 물기를 닦아주세요.
- 조리직후에는 물받이가 뜨거울수있으니 식은 후 세척하세요.
조리용기
- 부드러운 헝겊이나 스펀지에 중성세제를 묻혀 닦은 후 마른행주로 물기를 닦아주세요.
주의
- 청소는 제품이 충분히 식은 후 실시하여 주십시오.
- 제품외관에 물을 끼얹지 마십시오.
- 제품내부를 철수세미나 포크등 날카로운 물질로 절대 문지르거나 긁지 마세요.
고장조치/신고
고장? 이런 경우는 어떻게 조치하면 되나요
고장 수리를 의뢰하시기전에 아래사항을 확인해 보시고, 그래도 이상이 있을 때에는 고객상담실로 연락해 주십시오.
조작 버튼이 동작 하지 않아요!
- 잠금기능이 설정되었는지 확인하세요.
- 문이 제대로 닫혀있는지 확인하세요.
LCD화면이 표시되지 않아요!
- 전원플러그가 빠지지 않았는지 확인하세요.
- 제품의 사용전압이 맞는지 확인하세요.
- 오븐 문을 열었다 닫아 주세요(절전기능).
제품내부에서 냄새가 나요!
- 제품내부를 깨끗히 세척하고 건조탈취 기능을 사용해 보세요.
조리중 본체에서 연기가 나요!
- 조리중에 발생하는 기름등이 타서 발생하는 것입니다.
- 배기구 주위에는 연기등에 의해 약간의 변색이 생길수 있습니다.
조리시 제품 외부가 뜨거워요!
- 조리중에는 외부가 뜨거울 수 있으니 화상에 주의하세요.
조리완료후 냉각팬이 계속 돌아요!
- 조리완료후 뜨거워진 본체를 식혀주기 위해 일정시간 자동으로 동작합니다. 고장이 아니니 안심하고 사용하세요.
메세지가 표시되요!
- 조리실내부온도가 설정온도보다 높을 때 나타납니다. 조리실을 식힌후 사용하세요.
- 시작 버튼을 한번 더 누르면 사라지고 조리가 시작 됩니다.
전자레인지 조리중에 불꽃이 일어나요!
- 조리실 내부에 알루미늄 호일이나 금속이 있는지 확인하세요.
이런 경우는 제품 문제가 아닙니다.
물받이의 잔류물은 어떻게 처리해야 하나요?
- 오븐 요리후 물받이에는 요리중 발생하는 수분이 배출되므로 요리후 물받이를 비우고 세척 하여 주십시오.
오븐 요리중 제품에서 “딱”,“딱”하는 소리가 나요.
- 오븐을 사용시 내부의 금속물이 열팽창으로 수축 팽창하는 소리와 전기부품의 동작 소리이오니 안심하고 사용하세요. 이러한 경우는 제품의 이상이 아닙니다.
조리 시작시 및 도중에 “지~”하는 소리가 나요.
- 조리시 전자레인지가 가동할때 “지~”하는 연속음이 발생합니다. 이러한 경우는 제품의 이상이 아닙니다.
오븐요리중 도어 앞부분이 뜨거워요.
- 오븐요리시 고온에 의하여 도어 유리 표면이 뜨거우므로 요리중, 사용직후에는 오븐장갑을 사용해 주세요. 또한 어린이는 화상의 위험이 있으니 주의를 기울여 주세요.
조리가 끝났는데도 배기구에서 바람이 계속 나와요.
- 조리직후 제품 내부의 부품을 보호하기 위해 일정온도로 내려갈때까지 계속해서 팬이 작동됩니다. 제품 내부의 온도가 내려가면 자동으로 팬이 정지 됩니다.
설치는 어떻게 하면 되나요?
- 제품 설치시 설치 시방서의 설치 순서에 따라 설치하여 주시기 바랍니다. 맞춤형 장식장이나 일반 장식장에 설치시에는 반드시 설치 전문가의 도움을 받으시기 바랍니다.
제품규격
이 제품의 외관 디자인 및 제품규격은 품질향상을 위하여 소비자에게 알리지 않고 변경 될 수도 있습니다.
제품명 |
전기오븐기기(전자레인지, 스팀오븐, 그릴겸용) |
모델명 |
EON-C500F, EON-C503F |

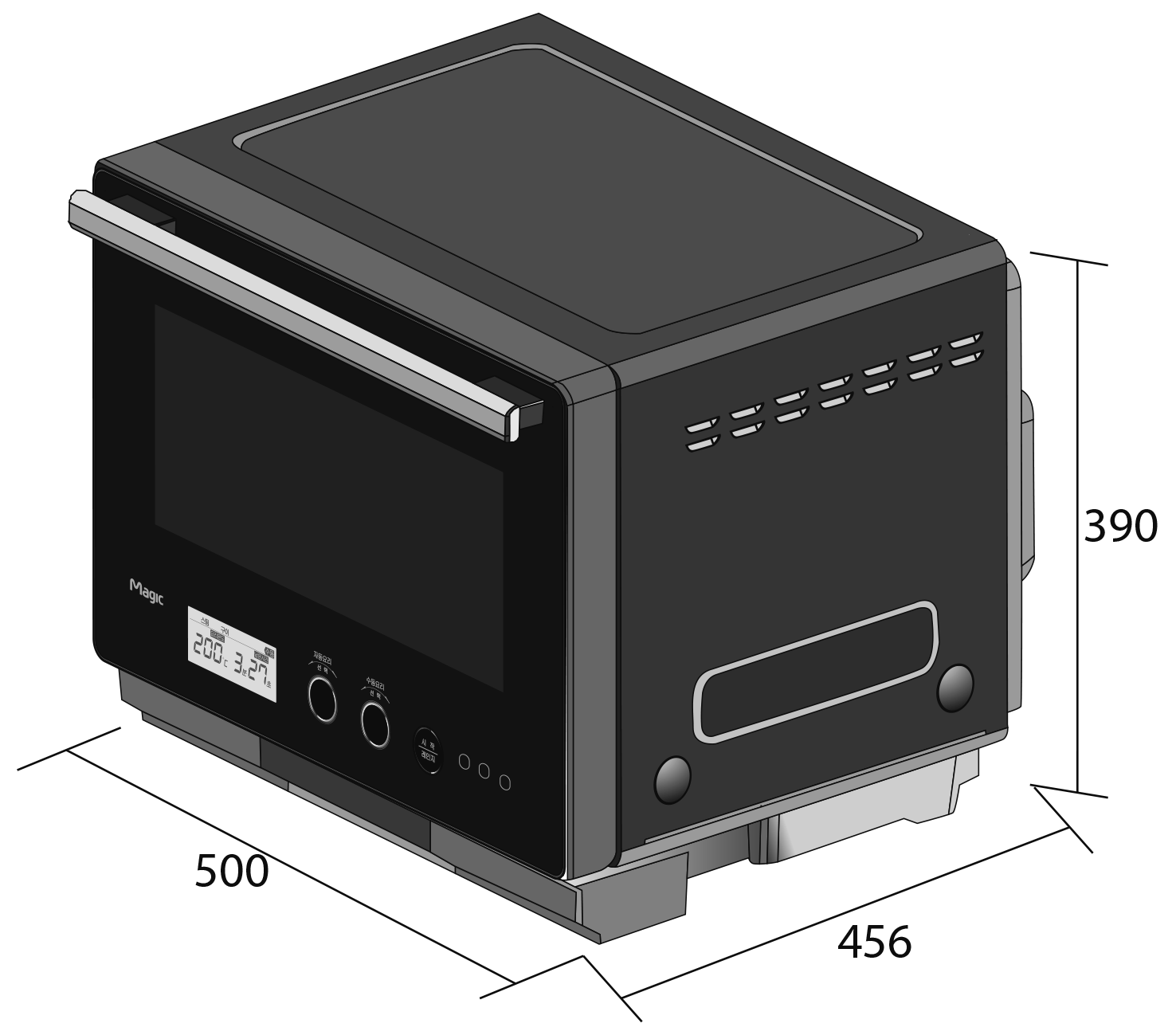

크기 (mm) 폭 x 깊이 x 높이 |
외관 |
500 x 456 x 390 |
조리실내부 |
390 x 320 x 225 |
정격전압 |
220 V / 60 Hz |
고주파출력 |
700 W |
소비전력 |
최대 2800W |
공칭주파수 |
2450 MHz |
