설치하기

제품의 크기

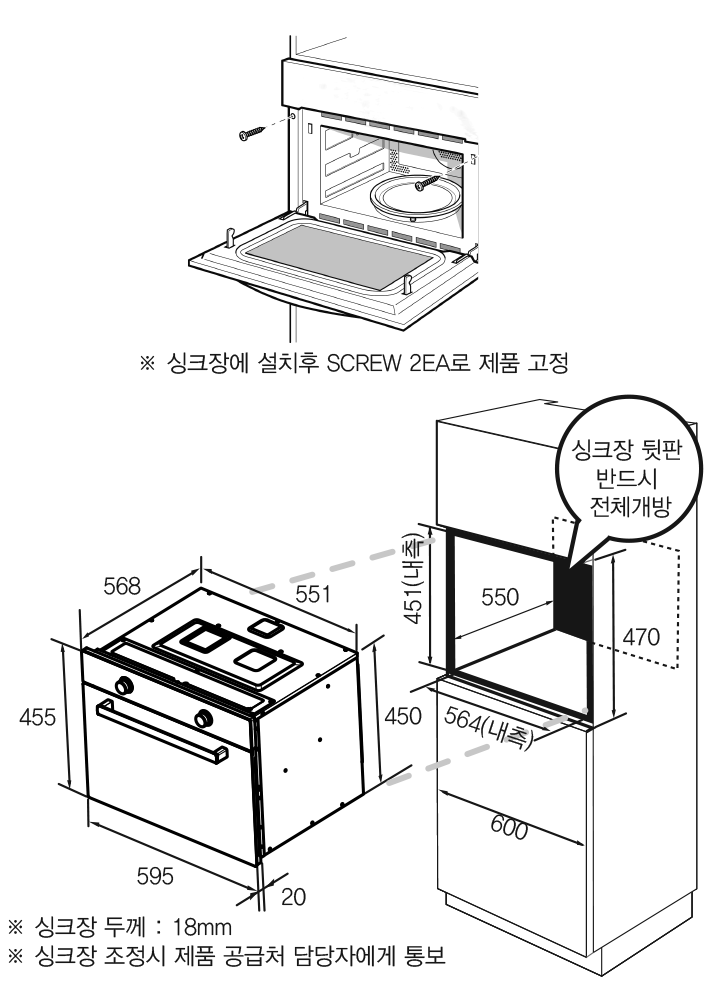

오븐장 치수

• 제품의 설치가 가능한 오븐장의 최소치수는 다음과 같습니다.
  • - 워머포함 설치 시
    564x550x589(WxDxH, mm, 내측기준)
  • - 워머미포함 설치 시
    564x550x452(WxDxH, mm, 내측기준)


• 제품이 설치되는 오븐장은 열변형을 방지하기 위하여 충분한 내열성을 가진 재질로 사용하십시오.

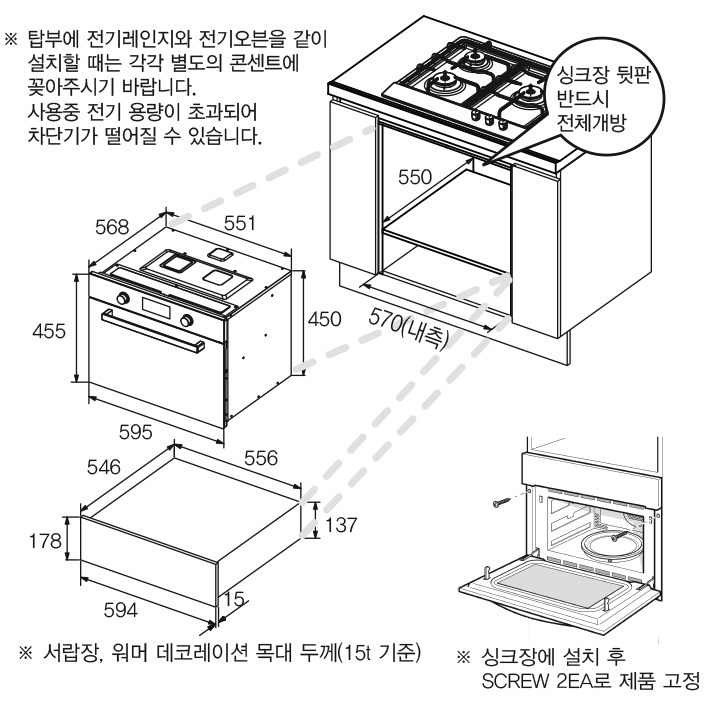

하부장 설치 시

• 싱크장 설치 환경

1. 이 제품은 빌트인 제품입니다. (싱크장에 설치후 사용)

2. 싱크장 뒷판은 반드시 전체 개방되어야 합니다.

3. 뒷판과 벽사이에 45mm의 공간이 반드시 필요 합니다.

4. 제품이 설치될 밑바닥은 싱크대와 수평이 되어야 합니다.

5. 권장된 사용 상태가 아닌 사용으로 어떤 손상 또는 손해가 발생시 책임은 소비자에게 있습니다.

• 제품설치 순서

1. 포장 박스에서 제품을 꺼낸후 좌, 우측 손잡이를 잡고, 싱크장 밑면에 제품을 올려 놓은후 천천히 밀어 넣습니다. (제품 이동시 핸들은 절대 잡지 마세요. 핸들 파손)

2. 제품을 끝까지 밀어 넣은 후, SCREW 로 제품을 고정합니다. (SCREW 총 수량 : 2EA)

주의

• 제품의 기울어짐을 방지하기 위해 좌측 및 우측의 지지대 높이는 동일해야 합니다.
• 설치 시 반드시 자격을 갖춘 시공업자에게 의뢰하여 설치 하십시오.

상부장 설치 시

• 싱크장 설치 환경

1. 이 제품은 빌트인 제품입니다. (싱크장에 설치후 사용)

2. 싱크장 뒷판은 반드시 전체 개방되어야 합니다.

3. 뒷판과 벽사이에 45mm의 공간이 반드시 필요 합니다.

4. 제품이 설치될 밑바닥은 싱크대와 수평이 되어야 합니다.

5. 권장된 사용 상태가 아닌 사용으로 어떤 손상 또는 손해가 발생시 책임은 소비자에게 있습니다.

• 제품설치 순서

1. 포장 박스에서 제품을 꺼낸후 좌, 우측 손잡이를 잡고, 싱크장 밑면에 제품을 올려 놓은후 천천히 밀어 넣습니다. (제품 이동시 핸들은 절대 잡지 마세요. 핸들 파손)

2. 제품을 끝까지 밀어 넣은 후, SCREW 로 제품을 고정합니다. (SCREW 총 수량 : 2EA)

주의

• 제품의 기울어짐을 방지하기 위해 좌측 및 우측의 지지대 높이는 동일해야 합니다.
• 설치 시 반드시 자격을 갖춘 시공업자에게 의뢰하여 설치 하십시오.

사용 전 확인하기

레인지 기능 사용시 주의사항

주의

그릴, 오븐 기능 사용시 주의사항

주의

사용가능한 용기

주의

자동요리는 요리가이드에 안내된 부속품이나 용기를 참고하여 사용하세요. 잘못 사용할 경우 원하는 요리상태가 되지 않을 수 있습니다.

: 사용가능, : 주의할 그릇, : 사용불가

도자기 및 내열 사기 그릇

오븐+레인지	오븐
그릴	레인지
해동	발효건조, 보온
프라이

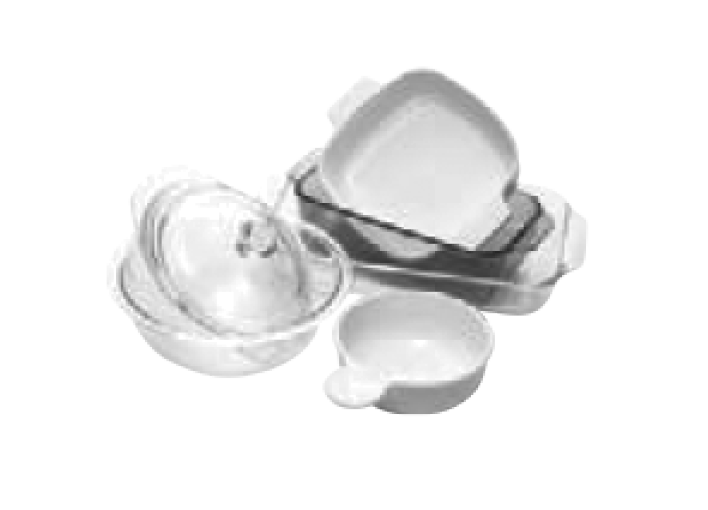

내열 유리 그릇(파이렉스)

오븐+레인지	오븐
그릴	레인지
해동	발효건조, 보온
프라이

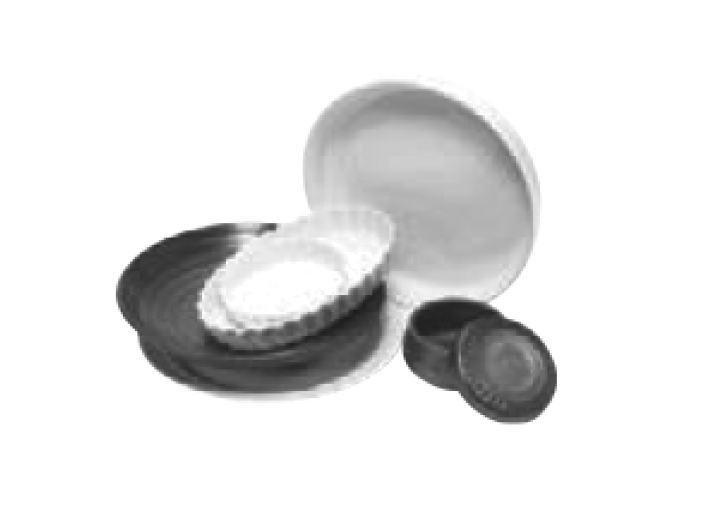

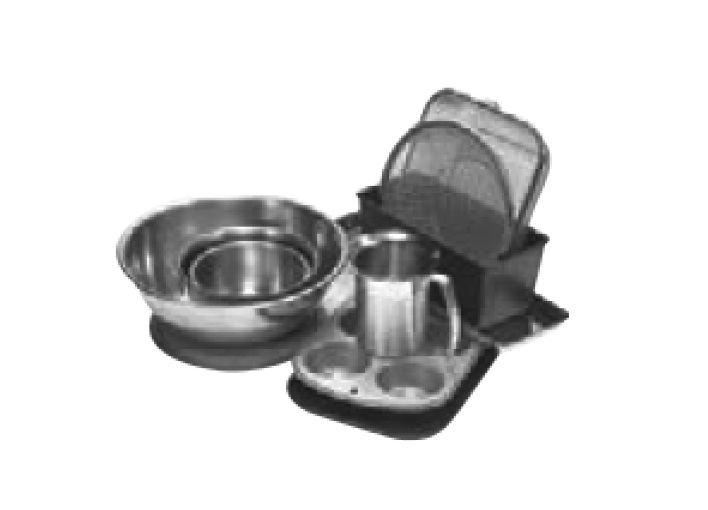

금속제 용기 / 제과제빵 용기

오븐+레인지	오븐
그릴	레인지
해동	발효건조, 보온
프라이

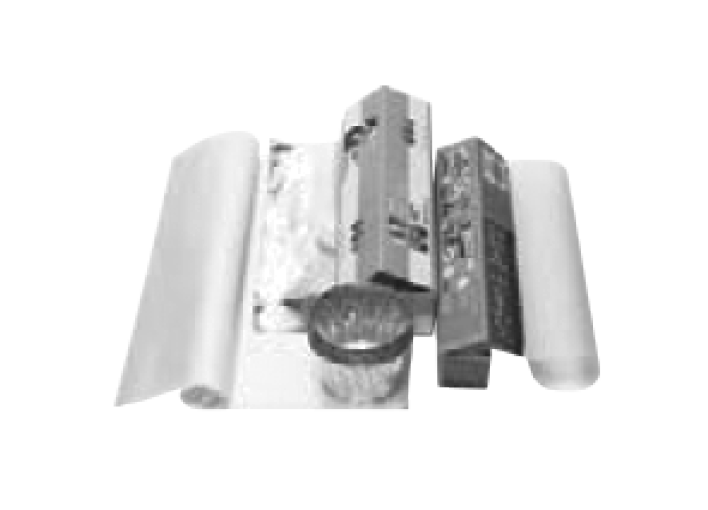

알루미늄 호일 / 오븐전용 종이호일

오븐+레인지	오븐
그릴	레인지
해동	발효건조, 보온
프라이

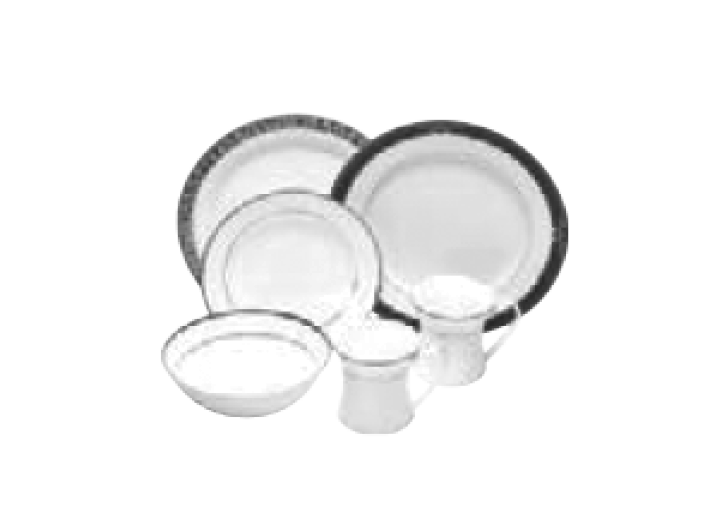

금선/은선 무늬 그릇

오븐+레인지	오븐
그릴	레인지
해동	발효건조, 보온
프라이

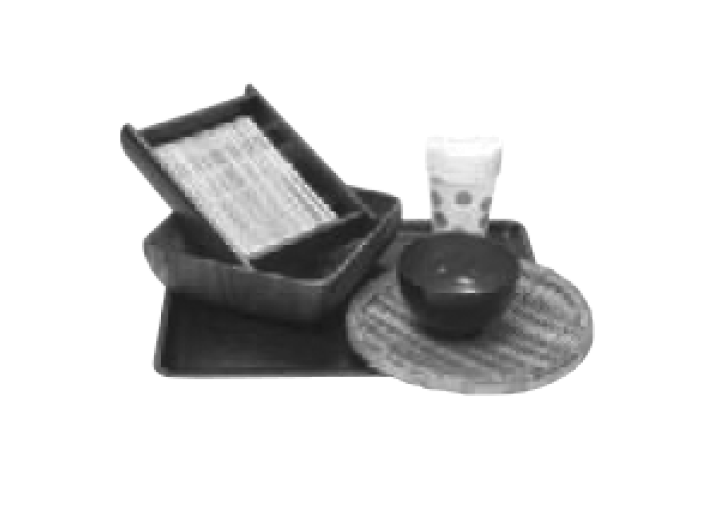

나무 / 종이 그릇

오븐+레인지	오븐
그릴	레인지
해동	발효건조, 보온
프라이

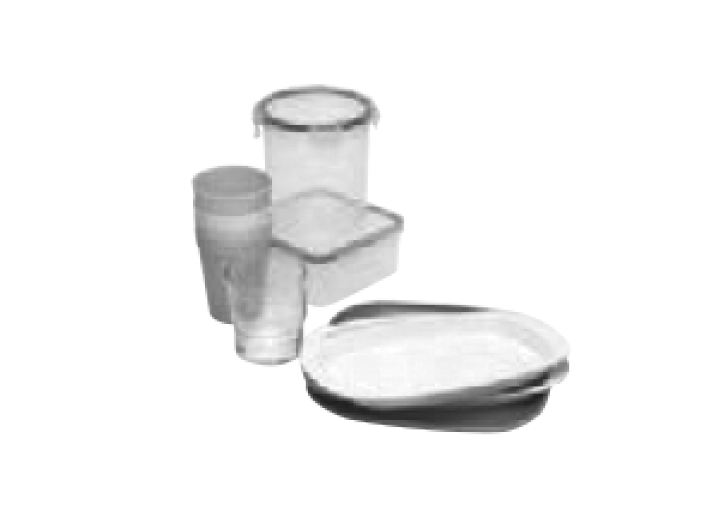

일반 유리 / 플라스틱 그릇

오븐+레인지	오븐
그릴	레인지
해동	발효건조, 보온
프라이

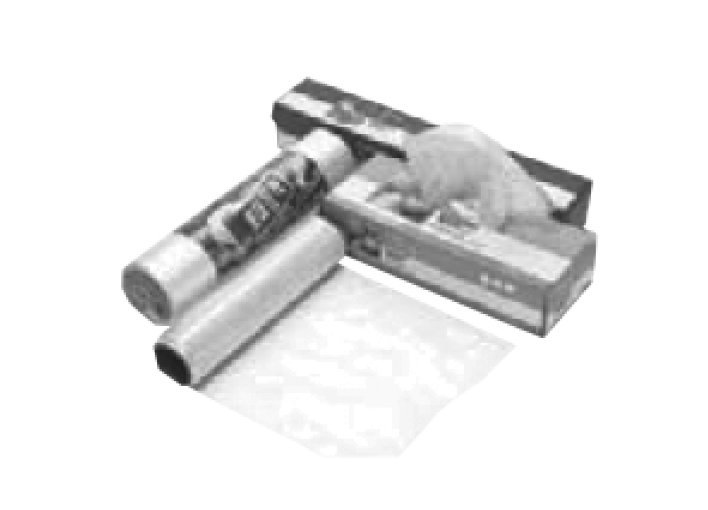

랩 / 비닐봉지

오븐+레인지	오븐
그릴	레인지
해동	발효, 보온
건조	프라이

주의

• 조리 후 뜨거운 용기를 갑자기 냉각시키면 깨질 수 있으므로 주의하세요.
• 오븐 전용 종이호일이나 내열 가공 종이류는 레인지 조리 시에도 사용가능하나, 장시간 사용시 주의하세요.
• 레인지 조리 중 수분증발을 막기 위해 랩, 비닐 등을 사용 가능하나, 구멍을 뚫어 사용하세요.
• 기름이 있는 음식이나 장시간 조리에는 사용하지 마세요.
• 용기는 반드시 요리가이드를 참고하여 사용하세요. 잘못 사용할 경우 원하는 요리 상태가 되지 않을 수 있습니다.
• 음식물 및 용기는 되도록 중앙에 오도록 배치합니다.
• 쿠키, 머핀 등을 구울 때에는 반죽 양을 균일하게 배분하고, 일정한 간격으로 배열하여야 잘 구워집니다.

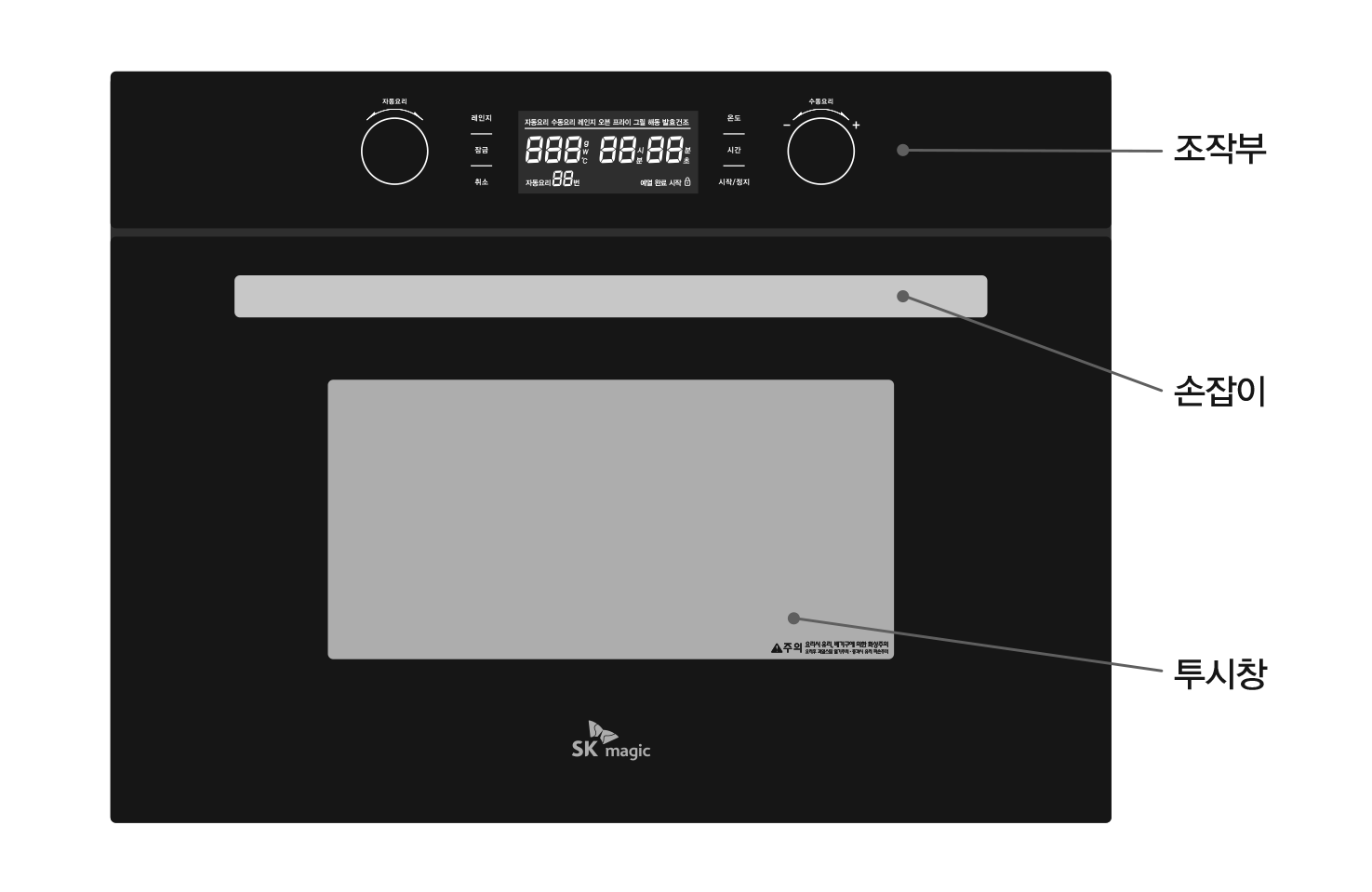

각부의 명칭

조작부

자동요리 번호 및 원하는 조리기능과 온도, 시간 등을 설정할 수 있는 부분입니다.

손잡이

오븐도어를 열고 닫을 때 사용합니다. 사용 전 오븐도어를 열고 닫아 전원을 켜주십시오.

투시창

조리의 진행상태를 확인할 수 있습니다.

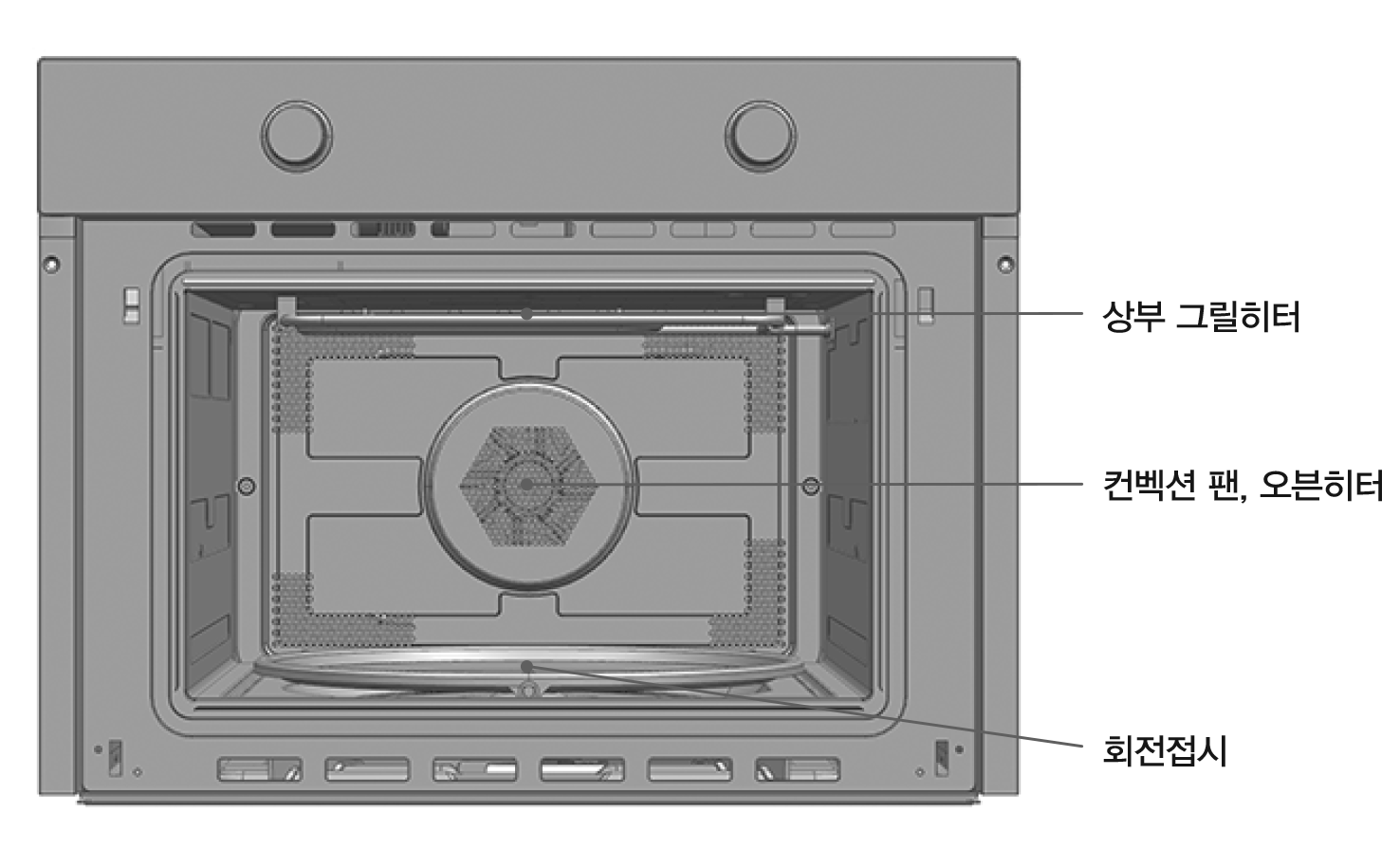

상부 그릴히터

그릴 요리 시 작동됩니다.

컨벡션 팬, 오븐히터

오븐 조리 시 열풍이 나오는 출구입니다.

회전접시

조리 중 회전접시가 회전하여 더욱 균일하게 조리됩니다.

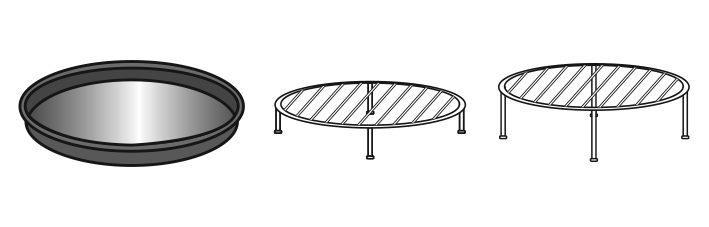

부속품 사용방법

오븐용기

• 오븐용기는 높은석쇠, 낮은석쇠 위에 올려놓고 사용합니다.
• 요리 종류에 따라 높은석쇠, 낮은석쇠 구분해서 사용하세요.
  • - 석쇠 사용은 요리가이드를 참조하세요

경고

전자레인지 사용시 사용하지 마십시오.

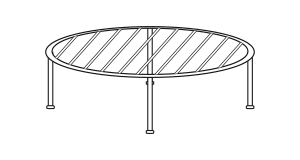

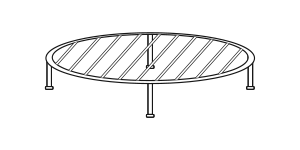

높은석쇠, 낮은석쇠

• 레인지, 레인지·오븐, 오븐, 프라이, 해동, 발효건조 요리 시 낮은석쇠 위에 조리물을 놓고 사용하세요.
• 홈베이킹 또는 그릴요리 시 높은석쇠 위에 오븐용기를 놓고 사용하세요.

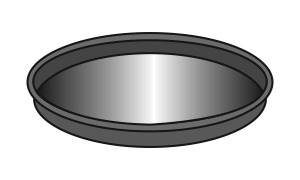

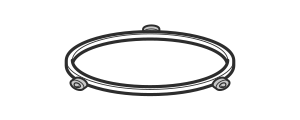

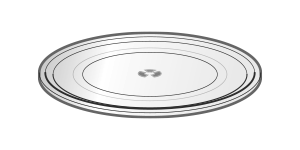

회전접시, 회전링

• 회전링을 조리실 정중앙에 설치해 주십시오. 소음의 원인이 될 수 있습니다.
• 조리실 중앙에 있는 회전축에 회전접시의 돌출부를 정확히 끼워주십시오.

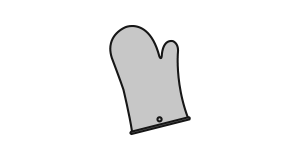

오븐장갑

• 요리 완료 후 오븐용기와 석쇠 등을 옮길때에는 반드시 오븐장갑을 끼고 옮겨주세요.
  • - 용기가 뜨거우므로 화상을 입을 수 있습니다.

주의

• 부속품은 반드시 요리가이드를 참고하여 사용하세요.
  • - 부속품을 잘못 사용할 경우 요리상태가 나빠질수 있습니다.
• 부속품들은 본 제품의 전용 부품이므로 다른 용기와 함께 사용하지 마세요.
• 음식물 없이 부속품만을 넣고 제품을 사용하지 마세요.
• 조리 후 부속품(오븐용기, 석쇠)을 옮길때에는 반드시 오븐장갑을 끼고 부속품을 잡아주세요.
• 오븐용기와 석쇠를 청소할 때 수세미를 사용하면 코팅면이 손상될 수 있으므로 스펀지와 중성 세제를 사용하세요.
• 부속품은 사용조건, 사용기간에 따라 소모되는 소모품이므로 분실 및 코팅이 벗겨졌을 경우 고객상담센터(1600-1661)로 연락하여 구입하시기 바랍니다.

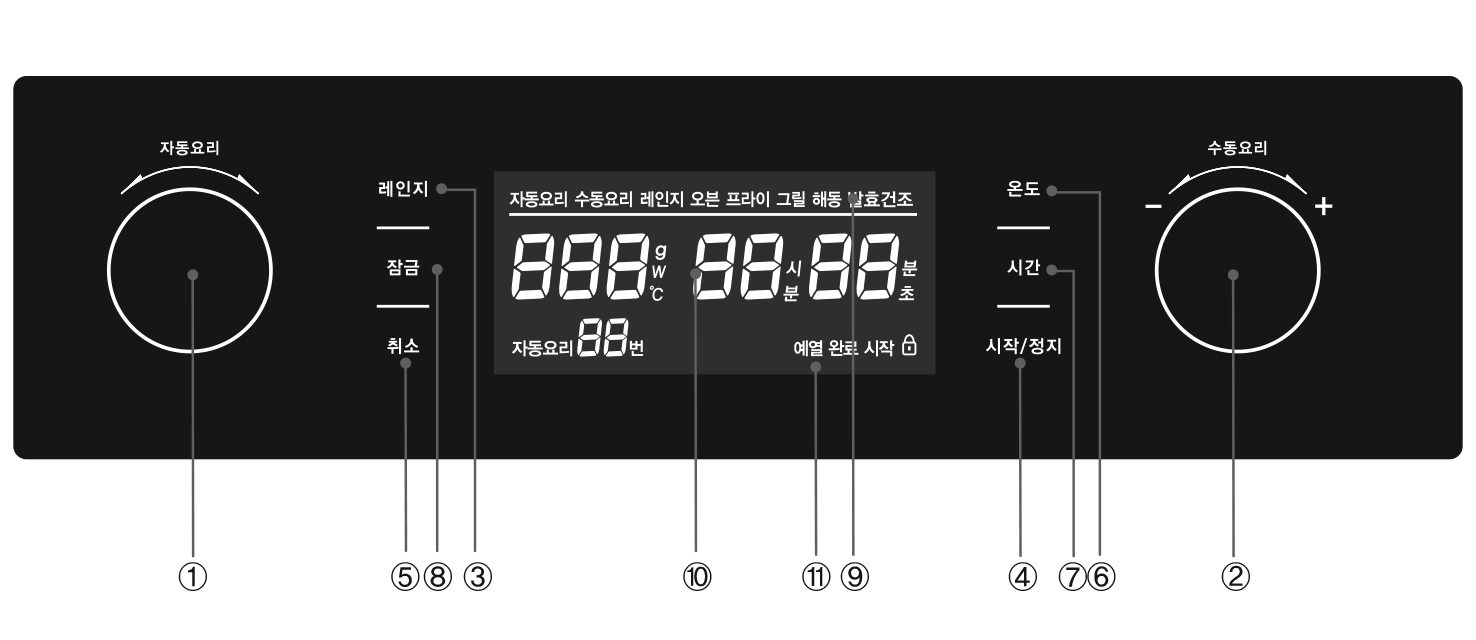

조작부의 이름과 기능

조작부 기능 및 표시부

01. 자동요리

자동요리 다이얼을 돌려 원하는 메뉴의 번호를 설정하세요.

02. 수동요리

수동요리 다이얼을 돌려 원하는 기능을 설정하세요.

03. 레인지

전자레인지 사용 단축키입니다. 버튼을 누를 때마다 조리시간이 30초씩 증가합니다.

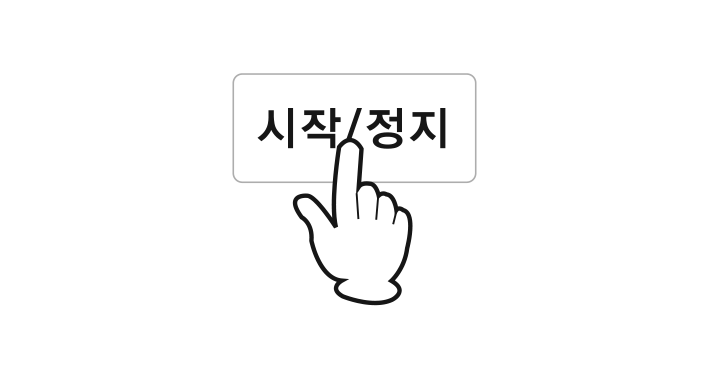

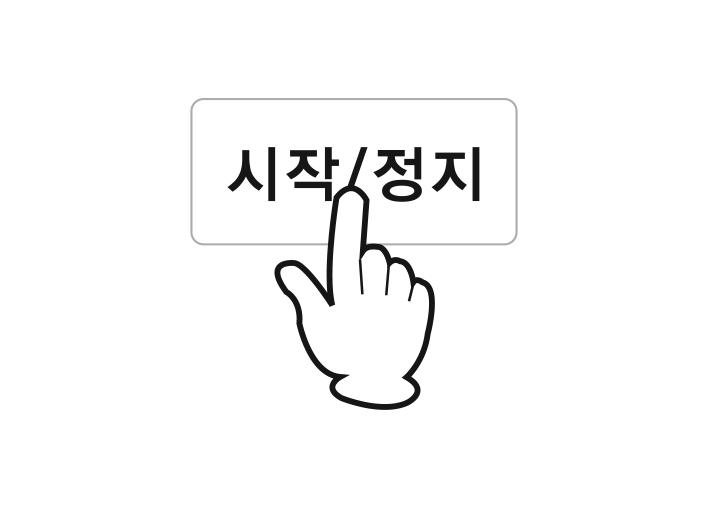

04. 시작/정지

시작 버튼을 누르면 조리가 시작됩니다.

• 예열 중 시작/정지 버튼을 1회 더 누르면 예열 없이 바로 조리가 진행됩니다.
• 조리 중 시작/정지 버튼을 누르면 조리가 일시 정지 됩니다.

05. 취소

작동 중 취소할 때 사용합니다.

06. 온도

온도 버튼을 누른 후 수동요리 다이얼을 돌려 조리온도를 설정하세요.

07. 시간

시간 버튼을 누른 후 수동요리 다이얼을 돌려 조리시간을 설정하세요.

08. 잠금

잠금 기능 설정/해지 시 사용합니다. 버튼을 3초간 눌러주세요.

09. 기능 표시부

자동요리 및 수동요리의 기능이 표시됩니다.

10. 번호 및 온도, 시간 표시부

자동요리 메뉴의 번호 및 조리온도와 시간이 표시됩니다.

11. 알림 표시부

시작, 완료, 예열, 예열완료 등 다음에 선택해야 할 버튼을 안내하거나 상태를 표시합니다.

사용하기

특장점

SK매직 빌트인 복합오븐은 레인지, 오븐, 프라이, 그릴, 해동, 발효건조의 기능이 모두 하나로 결합된 제품입니다.

공간 활용 및 손쉬운 사용

• 빌트인 제품으로 주방의 공간을 더욱 넓게 활용할 수 있습니다.
• 버튼과 다이얼을 사용하여 누구나 손쉽게 조작이 가능합니다.

입체 가열 및 열풍구조로 균일한 조리

컨벡션 열풍과 회전 방식으로 음식물 전체에 열이 고르게 전달되어, 더욱 균일한 조리가 가능합니다.

다양한 자동요리의 최적화 구현

레인지, 오븐, 프라이, 그릴, 발효건조 등 80가지 자동요리 메뉴를 구현하였습니다.

SPEED 조리

전자레인지 출력이 높아 음식물이 데어지는 속도가 빠르며, 복합열원(오븐, 레인지, 그릴)에 의해 조리시간이 단축됩니다.

노릇노릇 맛있는 그릴요리

그릴전용 히터 및 발열기능이 있는 오븐용기 사용으로 그릴요리가 더욱 노릇하고 맛있게 조리됩니다.

에너지 절약

제품을 사용하지 않을 때는 자동으로 절전모드가 작동하여 에너지를 절약합니다.

제품을 사용하기 전에

사용 전 주의사항

• 제품을 구입하신 후 처음 사용하기 전에 공연소를 해 주세요.
  • - 조리물을 넣지 않고 빈 상태에서 가열시켜서 제품 내부의 습기나 냄새를 제거해 줍니다.
• 부속품은 반드시 요리 가이드를 참고하여 사용하세요.
  • - 부속품을 잘못 사용하면 원하는 요리상태가 되지 않을 수 있습니다.
• 부속품들은 본 제품의 전용 부품이므로 다른 용기와 함께 사용하지 마세요.
• 음식물이 없이 부속품만 넣고 제품을 사용하지 마세요. 고장의 원인이 될 수 있습니다.
• 조리 후 부속품(오븐용기, 구이석쇠 등)을 옮길 때는 반드시 오븐장갑을 끼고 주의해 주세요.
• 오븐용기를 청소할 때 수세미를 사용하면 코팅면이 손상될 수 있으니 부드러운 행주나 스펀지에 중성세제를 사용하세요.
• 레인지 조리 시에는 전자레인지 사용 가능한 그릇만 사용해 주세요.
• 전자레인지에 낮은석쇠를 사용할 때는 낮은석쇠에 실리콘 패킹이 끼워진 상태에서 사용합니다.
• 부속품은 소모품이므로 분실 및 코팅이 벗겨졌을 경우 가까운 서비스센터에 연락하여 구입하시기 바랍니다.

처음 사용할 때에

• 조리실 내부에 있는 부속품(오븐용기, 높은석쇠, 낮은석쇠, 오븐장갑 등)을 모두 꺼내주세요.
• 공연소 중이나 공연소 후에는 오븐 내부가 고온으로 올라가므로 연기와 냄새가 날 수 있습니다.
  • - 제품 이상이 아니므로 안심하시고 사용하세요. 공연소 시, 제품 내부가 뜨거우므로 화상에 주의하세요.
• 오븐 및 레인지 사용중 또는 사용후 전면으로 불어 나오는 바람은 제품을 냉각시켜 안전하게 사용할 수 있도록 해주는 기능으로 고장이 아니니 안심하고 사용하세요.

자동요리 사용방법

자동요리는 온도와 시간이 자동으로 설정되어 있습니다. 원하는 메뉴의 번호를 설정한 후 조리하세요.

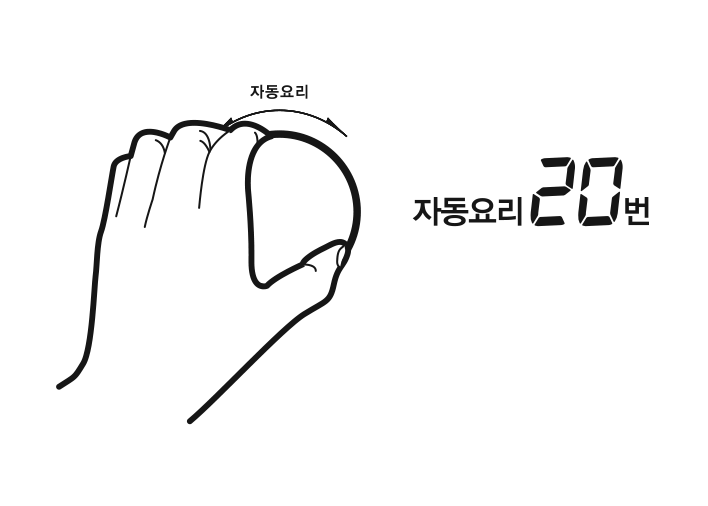

1. 자동요리 다이얼을 돌려 원하는 메뉴 번호를 설정하세요.

2. 조리물을 넣고 시작버튼을 눌러 조리를 시작하세요.

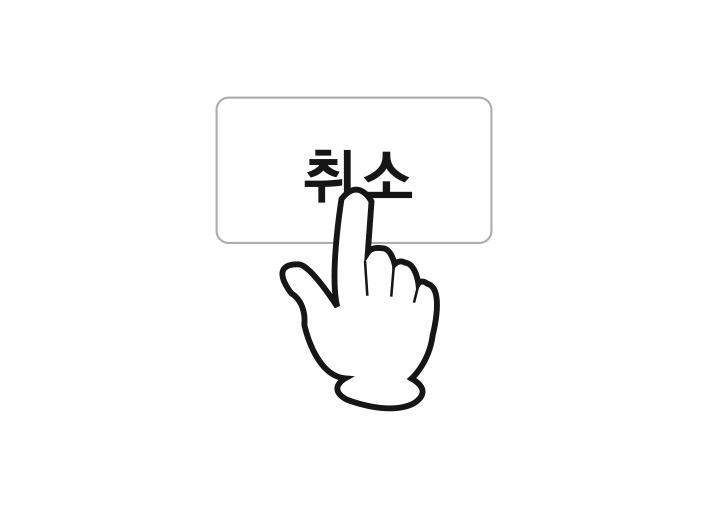

3. 조리가 완료되면 조리물을 꺼내고 취소버튼을 눌러주세요.

주의

• 콤비요리는 오븐과 전자레인지를 동시에 사용하므로 내열성이 있고 전자레인지에 적합한 용기를 사용 하세요. ('사용가능한 그릇' 참조)
• 해동요리는 전자레인지를 사용하므로 전자레인지에 적합한 용기를 사용하세요. ('사용가능한 그릇' 참조)
• 요리의 종류에 따라 용기의 위치와 사용방법이 다르므로 요리가이드를 참고 하세요.
• 화면의 온도표시는 설정온도가 표시됩니다.
• 조리중 도어를 열면 동작이 멈추게 됩니다. 도어를 닫은후 시작버튼을 눌러 조리를 다시 진행시켜 주세요.

전자레인지 사용방법

전자레인지에 적합한 용기를 사용하세요.

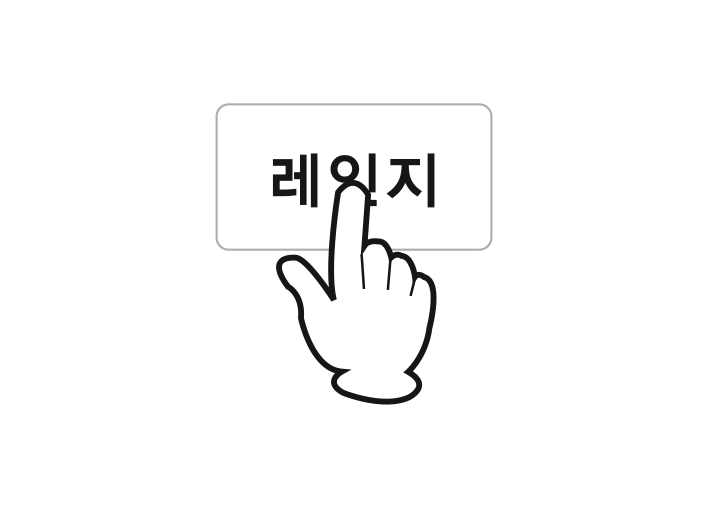

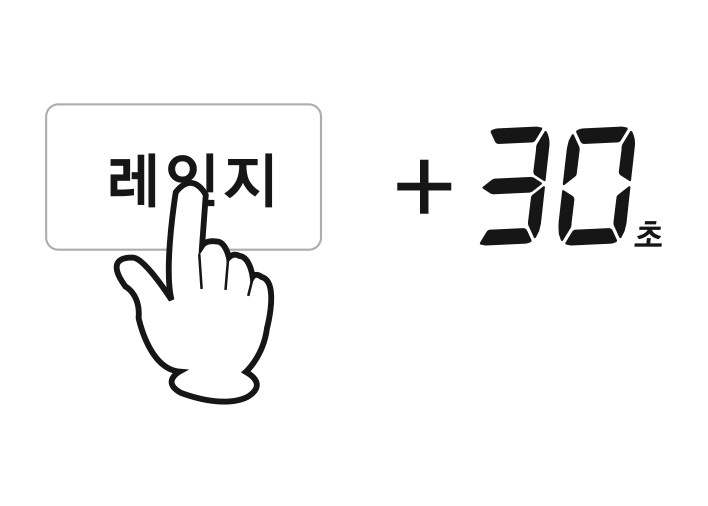

1. 조리물을 넣고 레인지 버튼을 누르세요. 조리가 시작됩니다.

2. 버튼을 누를때 마다 조리시간이 30초씩 증가합니다.

참고

• 팝콘, 레토르트등 인스턴트 요리를 데우실때에는 낮은석쇠 위에 조리물을 놓아주세요.
• 조리 중에도 레인지 버튼을 눌러 시간을 늘릴수있습니다.
• 레인지 버튼 입력 후 조리시간을 10초 단위로 설정하고자 할 경우에는 수동 다이얼을 돌려주세요.

수동요리 사용방법

예) 오븐조리 230℃, 30분

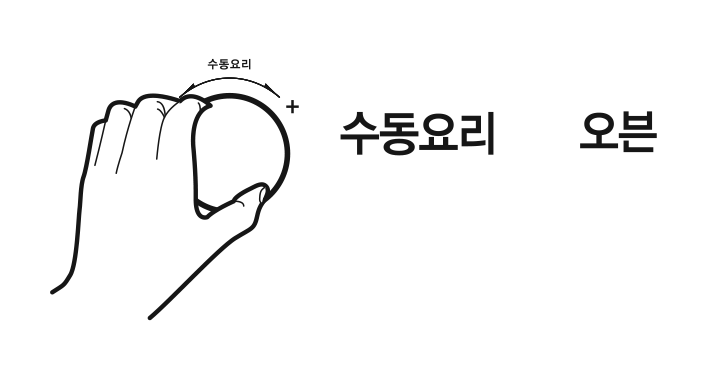

1. 수동요리 다이얼을 돌려 원하는 기능을 설정하세요.

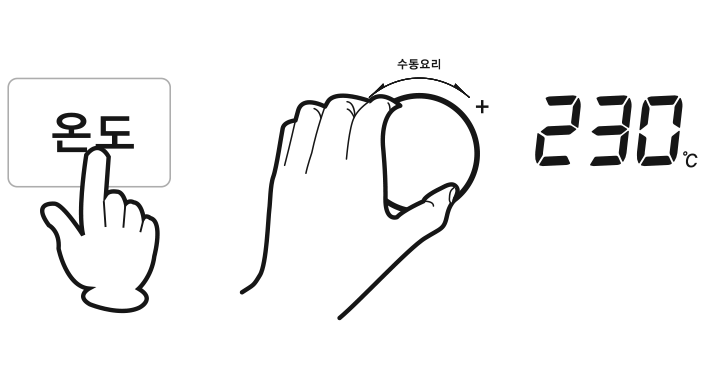

2. 온도버튼을 누른 후, 수동요리 다이얼을 돌려 원하는 온도를 설정하세요.

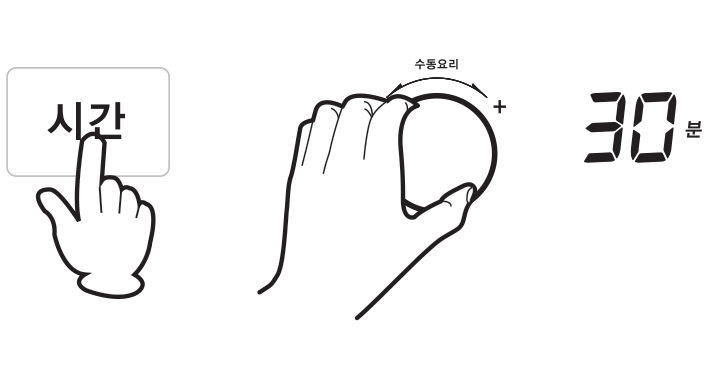

3. 시간버튼을 누른 후, 수동요리 다이얼을 돌려 원하는 시간을 설정하세요.

4. 시작버튼을 누르면 예열이 진행됩니다. 예열이 완료되면 조리물을 넣고 시작버튼을 눌러 조리를 시작하세요. 예열없이 조리하고자 할 경우 시작버튼을 1회 더 눌러주세요. 바로 조리가 시작됩니다.

주의

• 레인지 기능에서 온도버튼을 누르면 레인지 출력을 조절할 수 있습니다. (100W, 300W, 450W, 700W, 900W)
• 레인지 및 해동 기능 사용 시, 적합한 용기를 사용하세요.
• 그릴기능은 온도가 고정되어 있습니다. 조리시간을 설정한 후 조리하세요.

예열 및 조리연장

• 예열이란 오븐 내부를 조리할 온도로 미리 맞춰 주는것으로 조리물을 넣기 전에 예열을 하고 예열이 완료 된 후 조리물을 넣어 조리를 합니다.
• 예열 중에는 예열표시가 깜박거립니다.
• 예열이 완료되면 "예열완료" 표시와 함께 부저음이 납니다. 조리물을 넣고 시작 버튼을 누르세요.
• 오븐 및 프라이 기능 사용 시, 예열 후 조리하면 더욱 좋습니다.
• 조리가 완료되면 "완료" 표시가 나타납니다.
• 조리완료시 시간버튼을 누른후 수동다이얼을 돌려 조리연장을 할 수 있습니다.
• 조리연장은 최대 1시간까지 가능합니다.

부가기능

보온

• 조리가 끝난 후 음식을 따뜻하게 보온해주는 기능입니다. 자동요리 79번 설정 후 사용하세요.

탈취

• 제품 내부의 냄새나 습기 등을 제거하여 보다 청결한 상태로 유지해줍니다. 공연소가 필요한 경우, 활용해주세요. 자동요리 80번 설정 후 사용하세요.

잠금

• 오븐을 사용하지 않을 경우 안전을 위해 잠금 기능을 설정 또는 해지할 수 있습니다.
• 잠금 기능 설정
  • - 초기화면에서 잠금버튼을 3초간 입력 시 잠금 아이콘이 점멸하며, 잠금 기능이 설정됩니다. 잠금 기능 사용 중에는 잠금 아이콘이 화면에 표시됩니다.
• 잠금 기능 해제
  • - 잠금 설정 상태에서 잠금키를 3초간 입력하면 잠금 아이콘이 점멸하며, 잠금 기능이 해제됩니다. 잠금 기능 해제 시, 화면에 잠금 아이콘이 사라집니다.

절전기능

• 10분 이상 제품을 사용하지 않을 경우 자동으로 전원이 차단되어 절전모드로 전환됩니다.
• 절전모드에서는 버튼이 작동되지 않으며, 대기전력 소모가 없어 전기를 절약할 수 있습니다.
• 절전모드에서 도어를 열면 1초 후 부저음과 함께 절전모드가 해제되며, 제품을 바로 사용할 수 있습니다.

청소하기

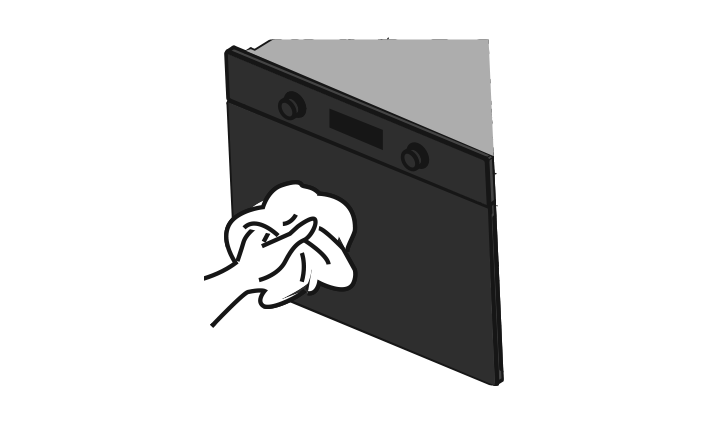

몸체외부

• 부드러운 헝겊이나 스펀지에 중성세제를 묻혀 닦은후 마른행주로 물기를 닦아주세요.
• 청소시 벤젠이나 신나 등을 사용하지 마세요.

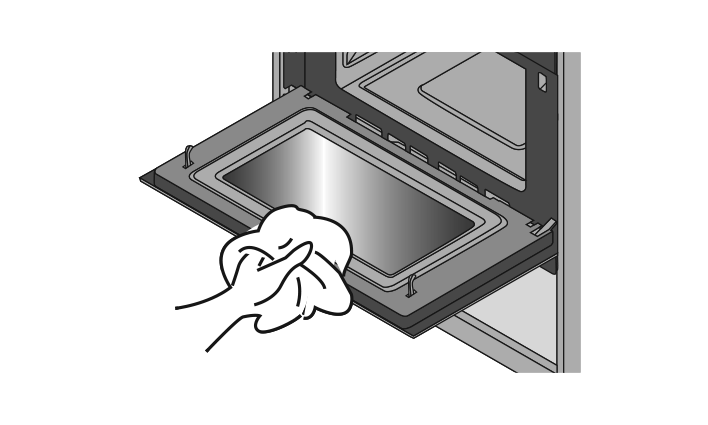

투시창

• 부드러운 헝겊이나 스펀지에 중성세제를 묻혀 닦은후 마른행주로 물기를 닦아주세요.

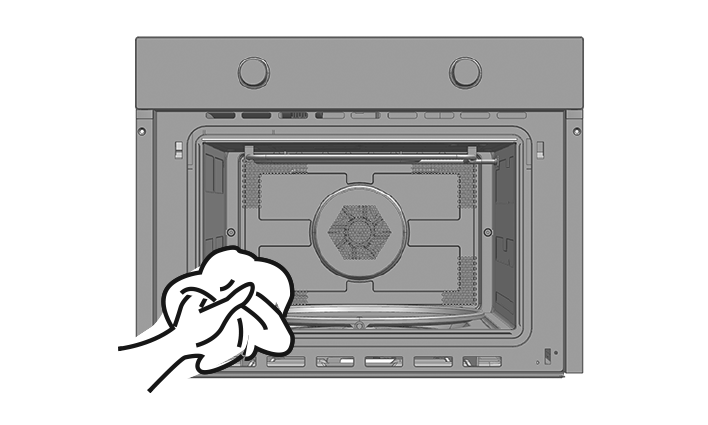

조리실 내부

• 부드러운 헝겊이나 스펀지에 중성세제를 묻혀 닦은후 마른행주로 물기를 닦아주세요.
• 거친수세미나 철 수세미를 사용하지마세요, 내부의 코팅이 벗겨질 수 있습니다.

조리용기

• 부드러운 헝겊이나 스펀지에 중성세제를 묻혀 닦은 후 마른행주로 물기를 닦아주세요.

주의

• 청소는 제품이 충분히 식은후 실시하여 주십시오.
• 제품외관에 물을 끼얹지 마십시오.
• 제품내부를 철수세미나 포크등 날카로운 물질로 절대 문지르거나 긁지 마세요.

고장조치/신고

고장수리를 의뢰하시기전에 아래 사항을 확인해보시고, 그래도 이상이 있으면 고객상담센터(1600-1661)로 연락하여 주십시오.

조작 버튼이 동작 하지 않아요.

• 잠금기능이 설정되었는지 확인하세요.
• 문이 제대로 닫혀있는지 확인하세요.

LED화면이 표시되지 않아요.

• 전원플러그가 빠지지 않았는지 확인하세요.
• 제품의 사용전압이 맞는지 확인하세요.
• 오븐 문을 열었다 닫아 주세요.(절전기능)

제품내부에서 냄새가 나요.

• 제품내부를 깨끗히 세척하고 건조탈취 기능을 사용해 보세요.

조리중 본체에서 연기가 나요.

• 조리중에 발생하는 기름등이 타서 발생하는 것입니다.
• 배기구 주위에는 연기등에 의해 약간의 변색이 생길수 있습니다.

조리시 제품 외부가 뜨거워요.

• 조리중에는 외부가 뜨거울 수 있으니 화상에 주의하세요.

조리완료후 냉각팬이 계속 돌아요.

• 조리완료후 뜨거워진 본체를 식혀주기 위해 일정시간 자동으로 동작합니다. 고장이 아니니 안심하고 사용하세요.

메세지가 표시되요.

• 조리실내부온도가 설정온도보다 높을 때 나타납니다. 조리실을 식힌후 사용하세요.
• 시작 버튼을 한번 더 누르면 사라지고 조리가 시작 됩니다.

전자레인지 조리중에 불꽃이 일어나요.

• 조리실 내부에 알루미늄 호일이나 금속이 있는지 확인하세요.

오븐 요리중 제품에서 “딱”,“딱”하는 소리가 나요.

• 오븐을 사용시 내부의 금속물이 열팽창으로 수축 팽창하는 소리와 전기부품의 동작 소리이오니 안심하고 사용하세요. 이러한 경우는 제품의 이상이 아닙니다.

조리 시작시 및 도중에 “지~”하는 소리가 나요.

• 조리시 전자레인지가 가동할때 “지~”하는 연속음이 발생합니다. 이러한 경우는 제품의 이상이 아닙니다.

오븐요리중 도어 앞부분이 뜨거워요.

• 오븐요리시 고온에 의하여 도어 유리 표면이 뜨거우므로 요리중, 사용직후에는 오븐장갑을 사용해 주세요. 또한 어린이는 화상의 위험이 있으니 주의를 기울여 주세요.

조리가 끝났는데도 배기구에서 바람이 계속 나와요.

• 조리직후 제품 내부의 부품을 보호하기 위해 일정온도로 내려갈때까지 계속해서 팬이 작동됩니다. 제품 내부의 온도가 내려가면 자동으로 팬이 정지 됩니다.

설치는 어떻게 하면 되나요?

• 제품 설치시 설치 시방서의 설치 순서에 따라 설치하여 주시기 바랍니다. 맞춤형 장식장이나 일반 장식장에 설치시에는 반드시 설치 전문가의 도움을 받으시기 바랍니다.
