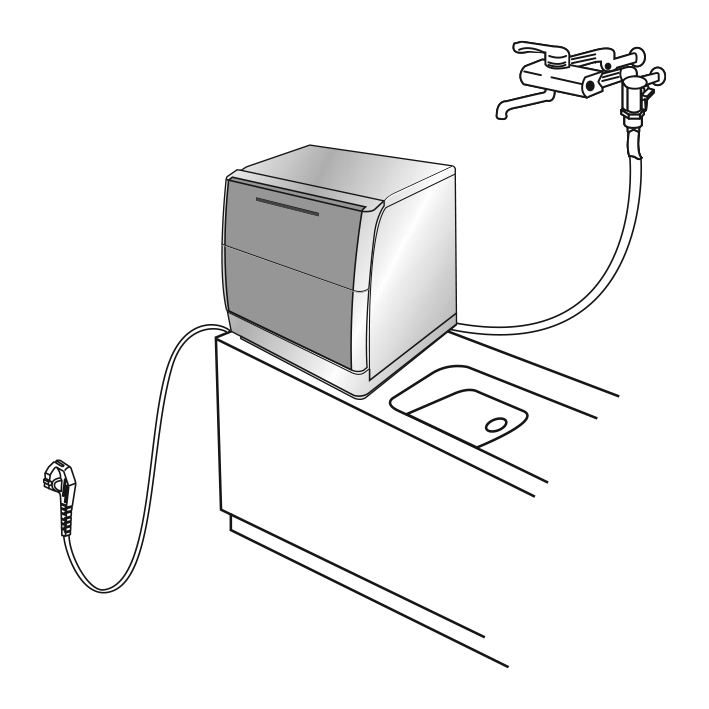

설치하기

장소선택

1. 단단하고 수평인 바닥에 설치하십시오.

2. 이런 바닥에는 설치하지 마십시오.
   • 경사진 곳 (이상음 발생)
   • 약한 곳 (진동이 크다)
   • 울퉁불퉁한곳 (진동이 크다)

3. 빌트인으로 설치 불가합니다.

참고

이런 환경은 피해 주십시오.

• 직사광선
• 유해가스
• 추운곳

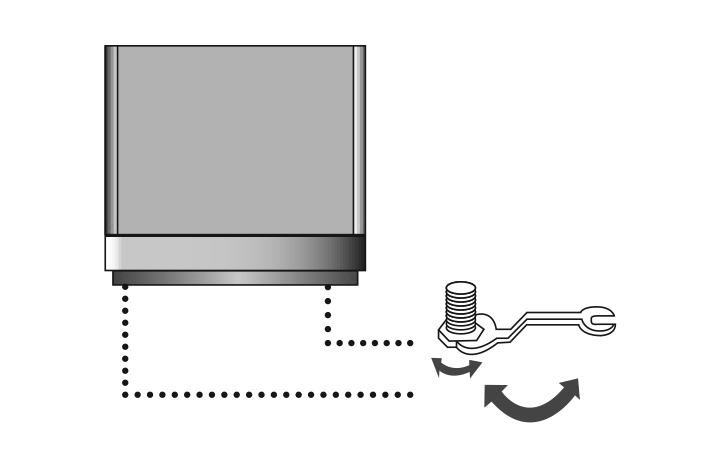

높이 조절 방법

1. 세척기 아래쪽에 있는 다리는 나사모양으로 되어 있으므로 쉽게 높낮이를 조절할 수 있습니다. 필요에 맞게 조절하여 수평을 맞추어 설치하십시오.

전원 및 접지선 연결

1. 본 제품은 220V전용 제품이며, 접지단자가 있는 AC 220V전용 콘센트를 사용해 주십시오.

주의

급배수 호스 및 전원연결선이 보일러분배기 등 고온발생되는 곳에 접촉하지 않도톡 설치하세요.

사용전 확인하기

식기세척기 사용순서

1. SK매직 설치기사님이 제품을 안전하게 설치해드립니다.

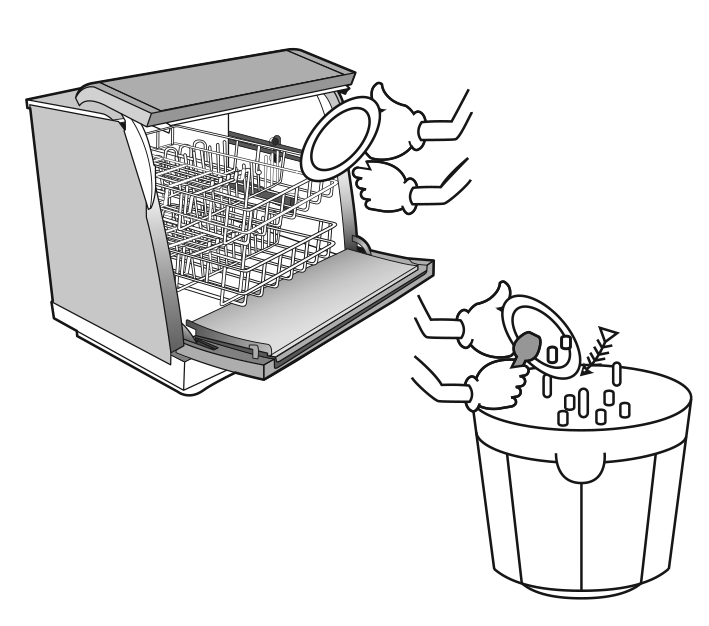

2. 문을 열고 세척할 식기를 상, 하단 바구니에 담아주세요.
   • 큰 음식물 찌꺼기는 다른 곳에 버려주세요.

3. 적당량의 세제를 세제투입구에 넣고 문을 닫아주세요.
   • 세제 사용방법 참조

4. 전원 버튼을 누른 후 세척 선택 버튼으로 세척 코스를 선택하고 시작 버튼을 눌러주세요.

5. 세척이 완료되면 문을 열고 필터를 꺼내어 찌꺼기를 물로 청소해주세요.

사용전 확인사항

1. 급수, 배수호스, 전원플러그 연결은 잘 되어 있는지 설치 시 확인 하셨나요?

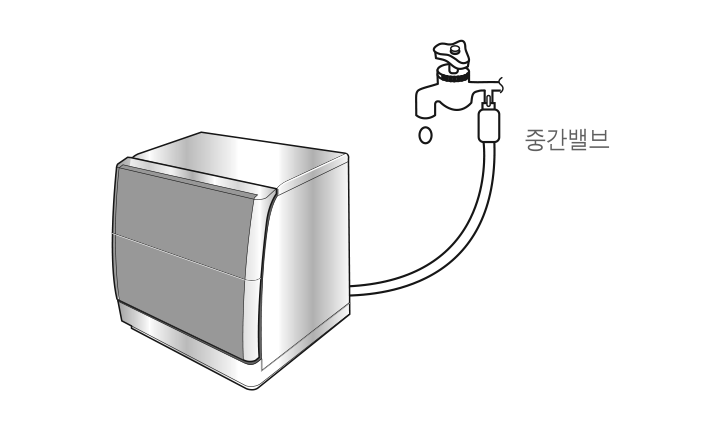

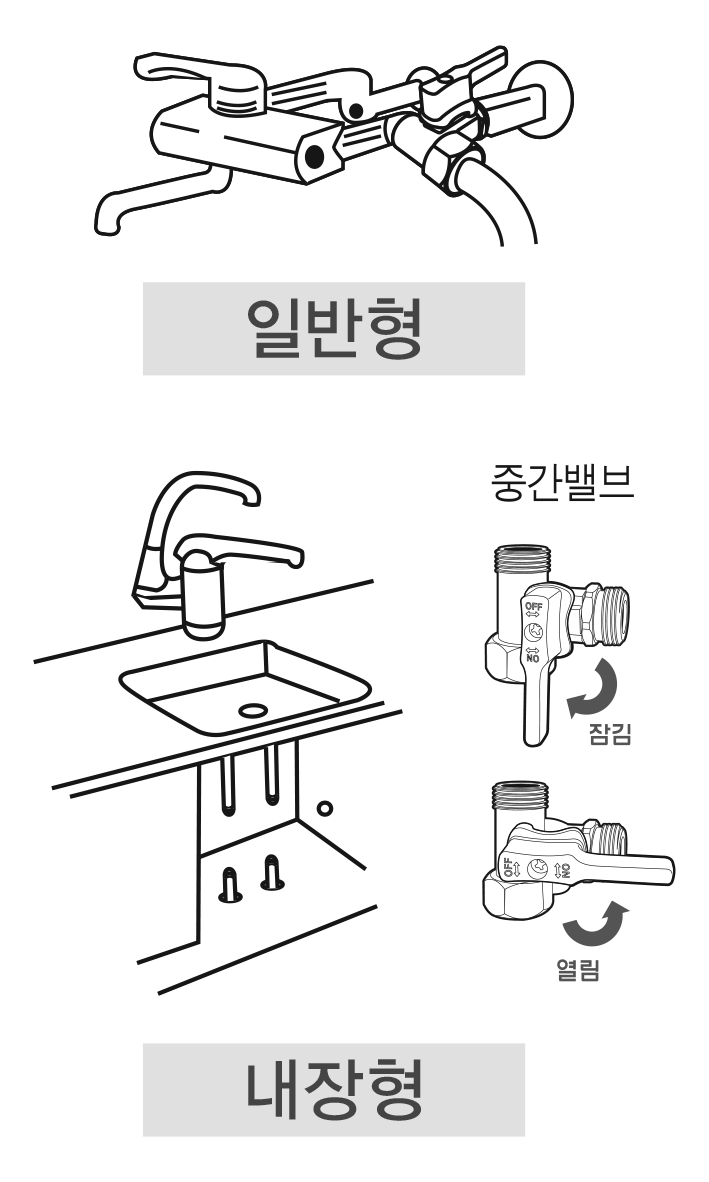

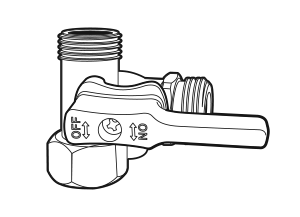

2. 급수연결구의 중간밸브가 열려있나요?

3. 필터가 제대로 장착되어 있는지 확인 후 그릇을 장착합니다.

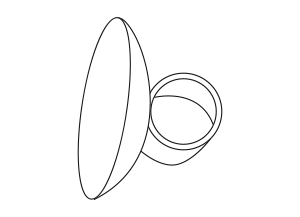

   1. 마이크로 필터와 대필터를 먼저 결합해 주십시오.
   2. 결합된 마이크로 필터와 대필터를 세탁조 내부에 정확히 조립해 주십시오.

주의

필터를 올바르게 조립하지 않을 경우 배수 및 세척성능에 영향을 줄 수 있으므로 반드시 올바른 방법으로 조립하십시오.

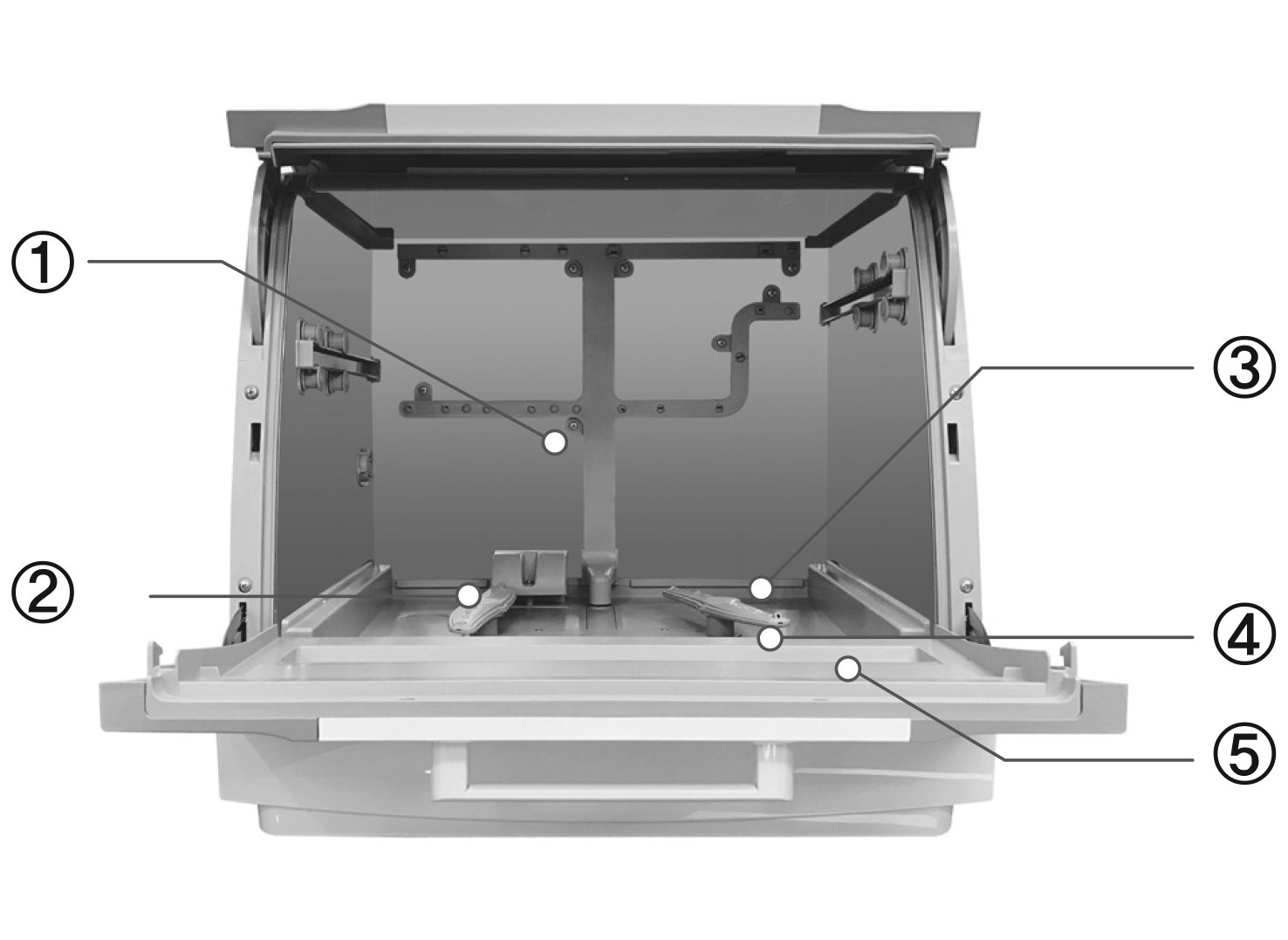

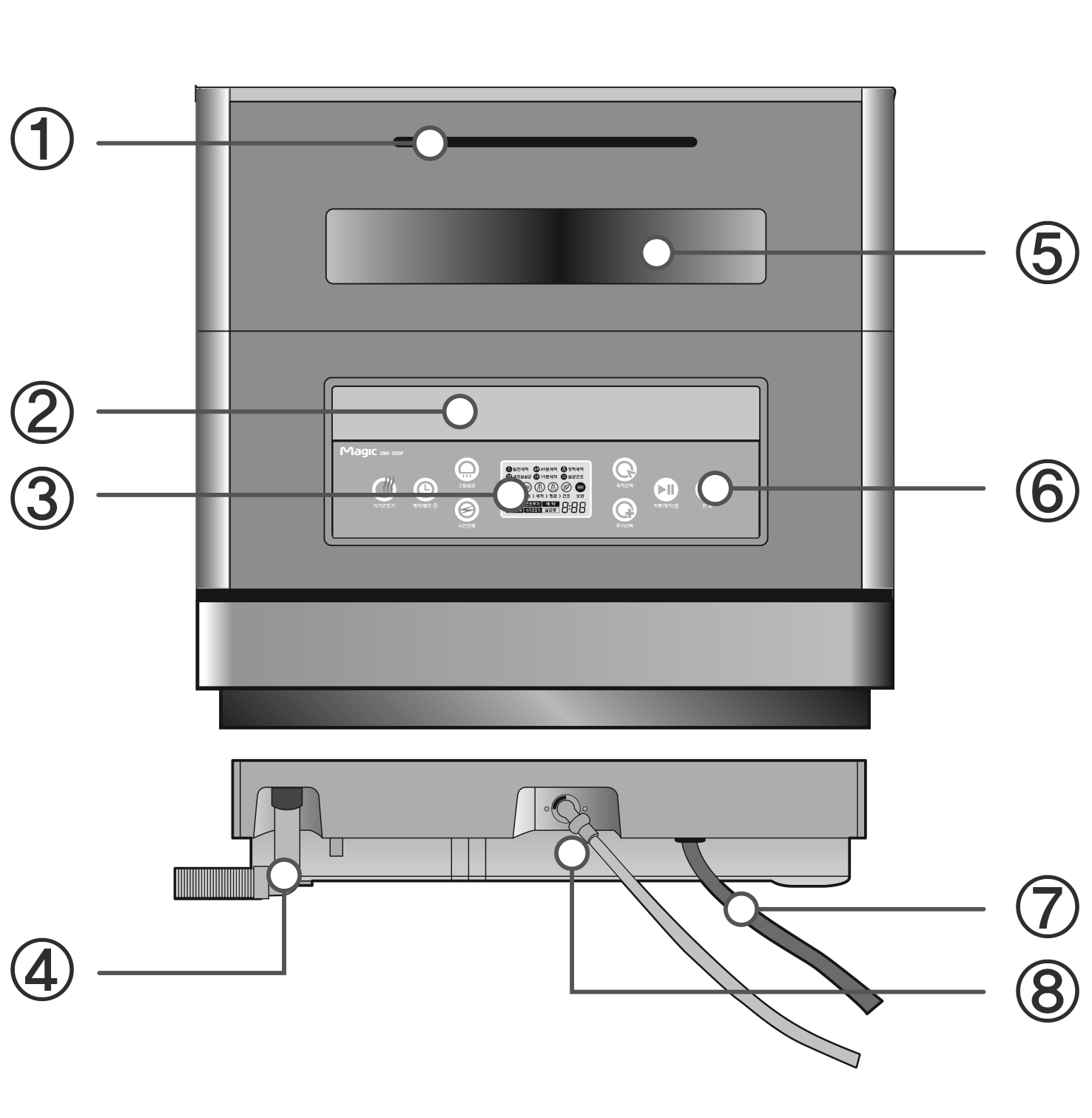

각부의 명칭

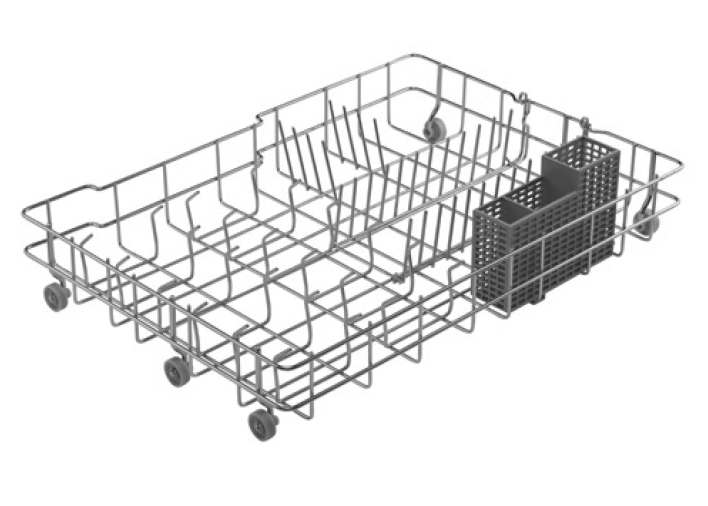

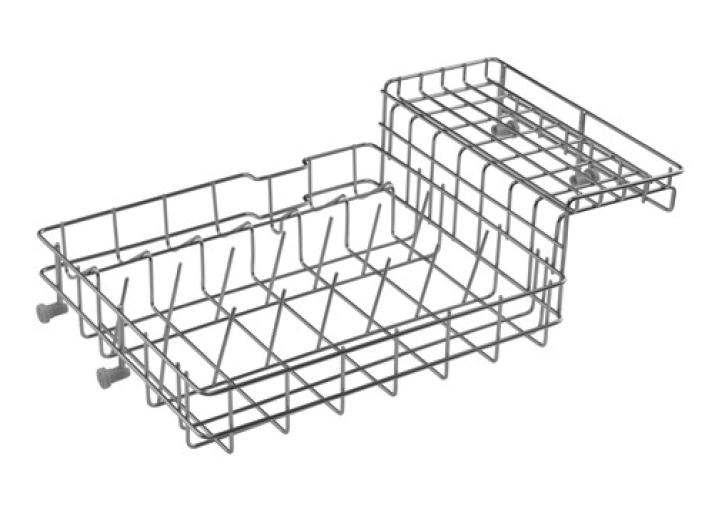

상단바구니	하단바구니

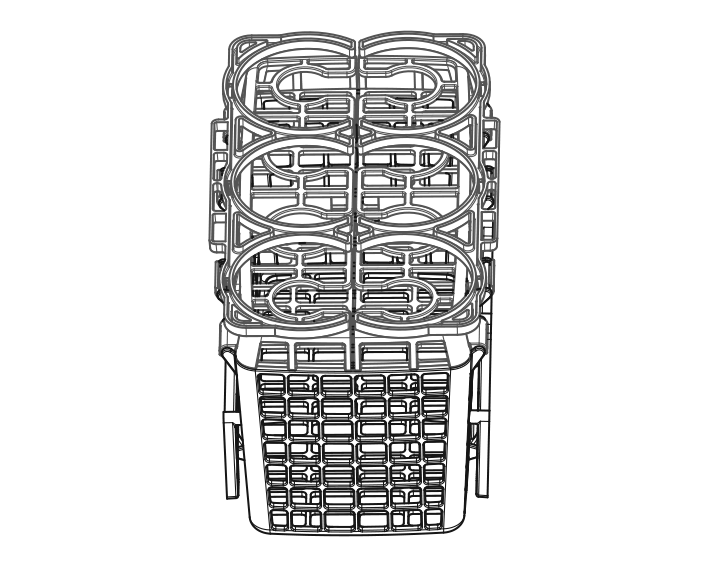

다용도바구니(하트박스)

부속품

아래의 부품은 제품 성능 개선을 위하여 종류 및 형상이 임의로 변경될 수 있습니다.

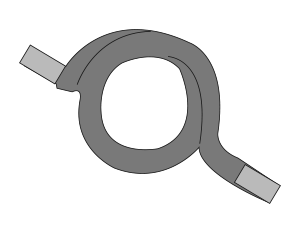

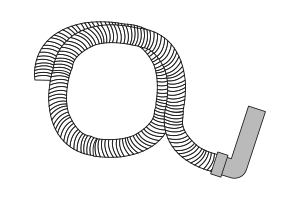

배수호스	배수호스 고정구
급수연결KIT	급수연결 조인트
급수 FITTING

별매품

아래의 부품은 제품 성능 개선을 위하여 종류 및 형상이 임의로 변경될 수 있습니다.

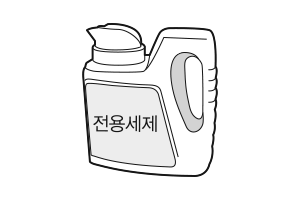

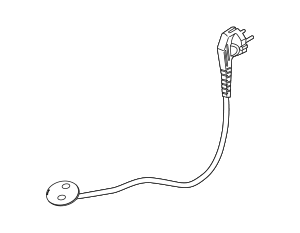

전용세제	연장 전원코드

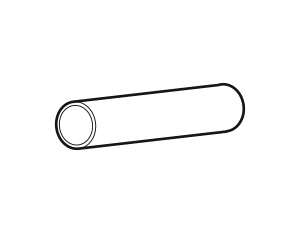

연장호스	배수호스 연장관

참고

• 별도의 설치로 인한 추가 부품비용은 소비자 부담입니다. 부품구입은 고객상담센터에 문의하세요.(1600-1661)
• 전용세제는 SK매직몰에서 구입이 가능합니다. (www.skmagic.com)

사용하기

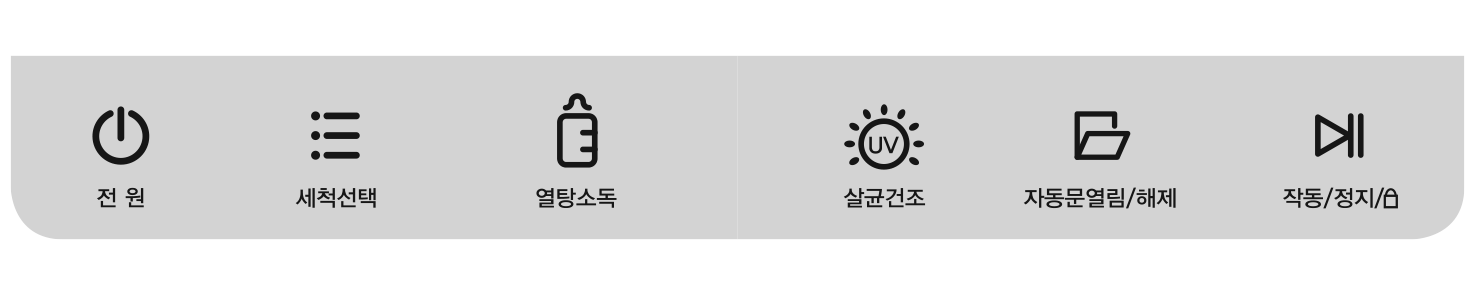

세척코스 선택 및 시작 방법

일반/강력/간편

1. 문을 닫은 후 전원버튼을 누르세요.

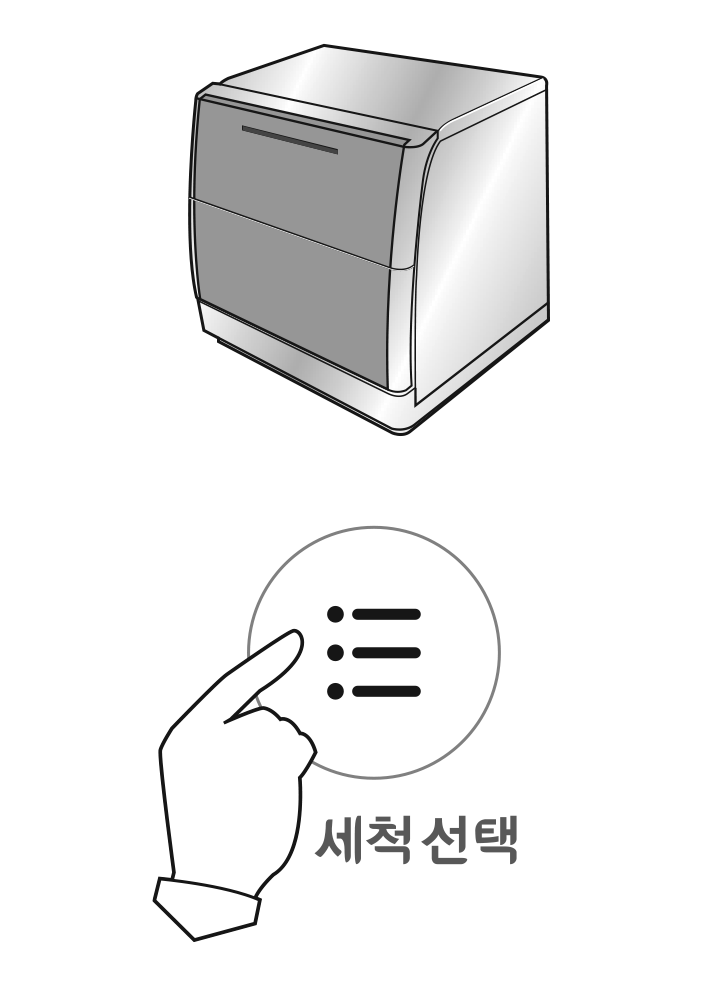

2. 세척선택 버튼을 눌러 원하는 세척코스를 선택하세요.
   • 선택한 세척코스는 깜박이면서 표시됩니다.
3. 작동/정지 버튼을 누르면 작동을 시작합니다.
4. 건조 후 ‘건조보관’표시에 불이 깜박이면 식기를 꺼내도 됩니다.
5. 세척이 끝나면 3초 후 자동으로 전원이 꺼집니다.

열탕소독

1. 문을 닫은 후 전원버튼을 누르세요.
2. 열탕소독 버튼을 눌러주세요.
3. 작동/정지 버튼을 누르면 작동이 시작합니다.
4. 행굼이 끝나면 3초후 자동으로 전원이 꺼집니다.

참고

열탕 소독 코스에서는 UV 램프가 동작되지 않습니다.

작동/정지/장금기능 (차일드락)

1. 세척코스 및 각종 기능 선택 후 작동 버튼을 눌러야 시작합니다.
2. 작동 중 작동/정지 버튼을 누르면 일시정지가 됩니다.
   • 일시정지 상태에서 10분이 지나면 자동으로 전원이 꺼집니다.
3. 코스 작동 중 작동/정지 버튼을 3초간 누르면 잠금(차일드락)이 부저음과 함께 설정/해지됩니다.

살균건조 30분/40분/60분

1. 문을 닫은 후 전원버튼을 누르세요.
2. 살균건조 버튼을 눌러주세요. 1 회 누를 때마다 30분 ▶ 40분 ▶ 60분 순서로 변경됩니다.
3. 작동/정지 버튼을 누르면 작동이 시작합니다.
4. 건조 후 ‘건조보관’표시에 불이 깜박이면 식기를 꺼내도 됩니다.
5. 세척이 끝나면 3초후 자동으로 전원이 꺼집니다.

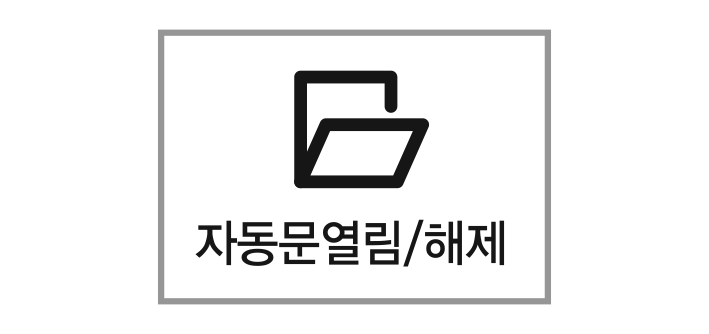

자동문열림

• 세척 및 건조가 끝나면 자동으로 문을 열어서 건조성능을 향상시키는 기능입니다.
• 자동 문열림 버튼을 누르면 해제 및 선택이 가능합니다.
• 세척 시작 전 해제 및 선택이 가능하며 작동 중에는 변경되지 않습니다.

주의

• 세척기 앞에 식기를 놓지 마세요.
  • - 세척 및 건조 종료 후 자동으로 문이 열리면 세척기 앞에 식기가 파손 될 우려가 있습니다.
• 자동 문열림 중에는 문을 닫지 마세요.
  • - 자동 문열림 중에 (5초) 문을 닫으면 건조 성능 저하 및 고장의 원인이 될 우려가 있습니다.

세척, 건조, 청소코스

식기 세척코스

세척선택 버튼은 반드시 작동 시작 전에 선택하여야 하며 운전 중에는 변경시킬 수 없습니다. 만일 작동이 시작된 후 진행 중인 프로그램을 변경코자 할 경우에는 작동/정지 버튼을 누르고 원하시는 프로그램으로 변경하십시오. (변경된 프로그램은 처음부터 다시 작동됩니다.)

일반세척

일반적인 식사 후 세척할 때

• 세척단계
  • - 세척 : 50℃
  • - 헹굼 : 80℃
  • - 건조 : O
  • - 건조보관 (UV) : O
• 세척 시간 : 59분

강력세척

오염정도가 심한 식기나 조리기구를 세척할 때

• 세척단계
  • - 세척 : 50℃
  • - 헹굼 : 80℃
  • - 건조 : O
  • - 건조보관 (UV) : O
• 세척 시간 : 68분

간편세척

오염정도가 미비한 식기,커피잔 등을 세척할 때

• 세척단계
  • - 세척 : 60℃
  • - 헹굼 : 상온
  • - 건조 : X
  • - 건조보관 (UV) : O
• 세척 시간 : 20분

열탕소독

물병, 유리병 등을.뜨거운 물로 소독할 때

• 세척단계
  • - 세척 : X
  • - 헹굼 : 85℃
  • - 건조 : X
  • - 건조보관 (UV) : O
• 세척 시간 : 35분

참고

• 열탕소독 코스는 세척을 위한 코스가 아니기 때문에 세제가 필요없습니다.
• 열탕소독 코스는 소독용으로만 사용해주시기 바랍니다.
  • - 85℃ 이상 내열 용기만 사용바랍니다.
• 세척 소요시간 중 건조보관 (30분)은 포함되지 않습니다.
• 자동문열림 선택시 건조보관은 진행 하지 않습니다.
• 사용환경 (급수온도，수압, 전압사정)에 따라 소요시간이 변동될 수 있습니다.
  • - 위의 표는 실내온도 20℃, 수압 0.2Mpa, 수온 15℃, 정격전압 220V, 60Hz 에서의 DATA 입니다.

잔여시간 확인

LED 디스플레이에서 작동 중인 모드의 잔여시간, 에러모드를 표시합니다.

식기 건조코스

식기건조기 대용으로 사용할 수 있습니다.

30분

세척되어있는 식기를 뜨거운 물로 살균 건조할 때

• 세제 사용량 : X
• 세척단계
  • - 스팀살균 : 80℃
  • - 건조 : O
  • - 건조보관 : O
• 세척 시간 : 30분

40분

세척되어있는 식기를 뜨거운 물로 살균 건조할 때

• 세제 사용량 : X
• 세척단계
  • - 스팀살균 : 80℃
  • - 건조 : O
  • - 건조보관 : O
• 세척 시간 : 40분

60분

세척되어있는 식기를 뜨거운 물로 살균 건조할 때

• 세제 사용량 : X
• 세척단계
  • - 스팀살균 : 80℃
  • - 건조 : O
  • - 건조보관 : O
• 세척 시간 : 60분

자동 문열림 건조

세척 및 건조 후 자동으로 문이 열려서 건조성능을 더욱 향상시키는 기능입니다.

• 세척기앞에 물건을 놓으면 않됩니다.
• 자동문열림 KEY를 눌러서 해제 가능

주의

• 제품동작 중 갑자기 문을 열지 마십시오.
• 작동/정지버튼을 누른 후 문을 여십시오.
• 순간적으로 뜨거운 물, 증기가 튀어 위험할 수 있습니다.

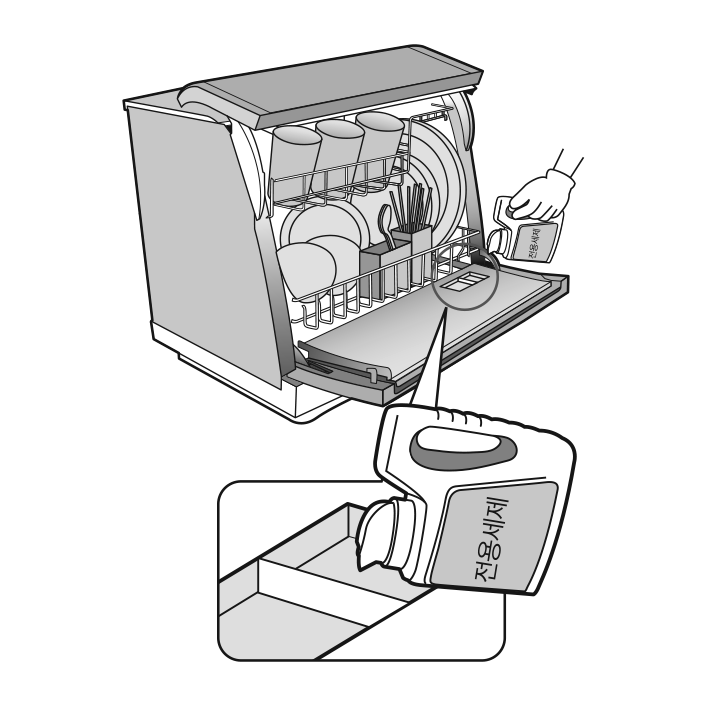

세제 사용방법

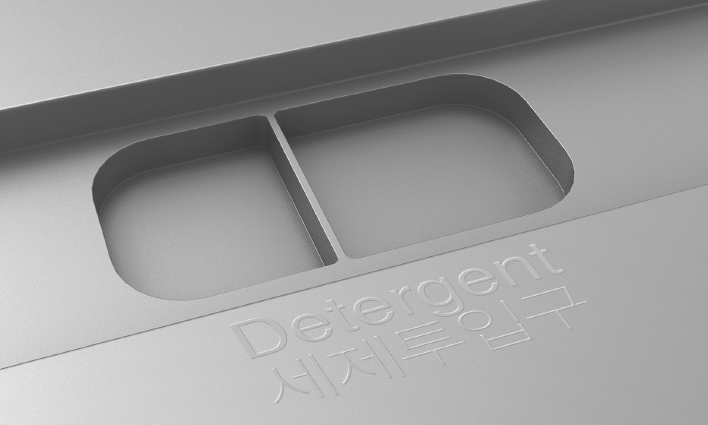

세제 투입구

세제 사용방법

1. 식기세척기 문을 열어주세요.
2. 세제투입구라고 적힌 곳에 적당량의 세제를 넣어주세요.
3. 문을 닫고 세척을 시작하세요.
4. 타블릿형 세제 사이즈가 맞지 않은 경우 제품 안쪽에 투입해 주시기 바랍니다.

참고

액체 세제의 경우 흘러내릴 수 있으나 정상입니다.

세제구입(식기세척기 전용세제 )

• 할인점, 백화점 세제 코너
• SK매직몰 (www.skmagic.com)
• 인터넷 판매처 (식기세척기 세제 검색)
• SK매직 고객상담센터 문의 (1600-1661)

세제 사용량

1회분 세제 사용량(권장세제 사용기준)

• 일반세척 : 10g
• 강력세척 : 10g
• 간편세척 : 10g
• 열탕소독 : X
• 살균건조 : X

참고

세척실 청소시 식초를 넣고(권장량 30cc, 약 한스푼) 간편세척을 하세요.

주의사항

• 세제는 사용 시마다 매회 넣어야 하며 세척 코스 중 "살균건조, 세척실살균, 식기건조기" 코스는 넣으면 안됩니다.
• 세제는 적정량을 넣어야 세척효과가 뛰어나며 과다한 투입은 오히려 세척성능이 저하됩니다.
• 세제는 반드시 당사가 권장하는 식기세척기 전용세제를 사용하십시오.
  • - 주방용 일반세제 및 일부 수입된 식기세척기용 세제의 경우 국내 사용환경과 맞지 않아 과도한 거품으로 인해 세척성능이 저하되거나 세제가 엉켜 세척 후 잔류할 수 있습니다.
• 세제는 반드시 식기세척기 전용 세제를 사용하십시오. 일반세제는 거품이 많아 정상작동이 되지 않으며 고장의 원인이 됩니다.
• 세제투입구에 세제가 굳어 잔존하면 완전히 제거 후 사용해야 합니다.

식기 수납하기

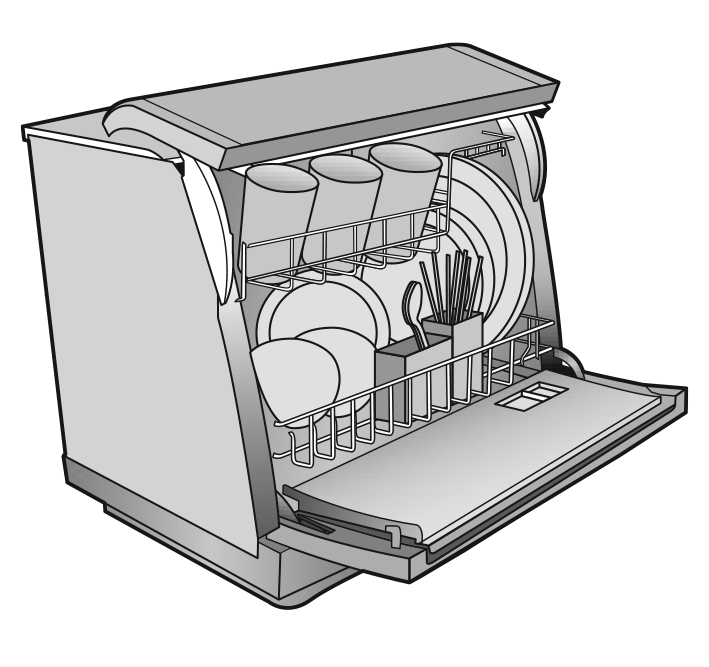

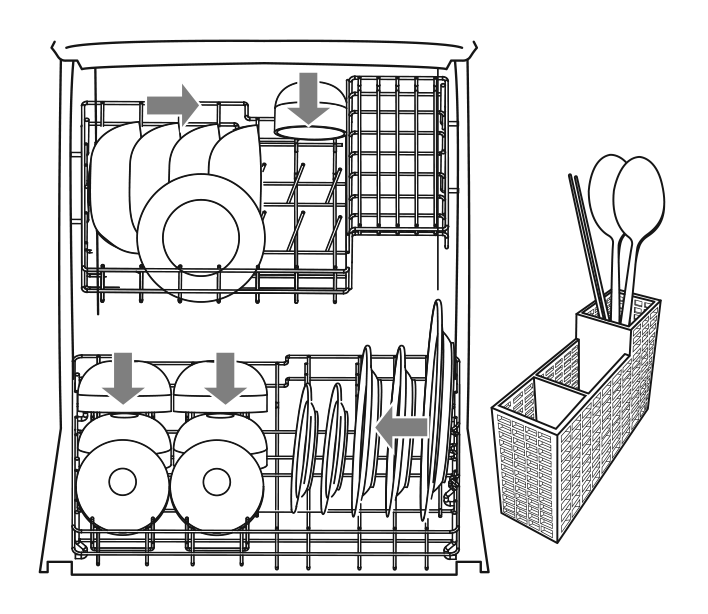

올바른 식기수납방법

주의

식기 장착 시 식기 사이는 충분히 띄어주시고 열에 약한 식기나 깨지기 쉬운그릇, 너무 가벼운 식기는 깨지거나 변질될 염려가 있습니다. 수저, 젓가락 등은 오염된 부분이 위를 향하게 장착해 주세요.

주의해야 될 식기류

• 내열온도 90℃ 이하의 플라스틱류, 칠기, 목제식기, 아주 가벼운식기
• 알루미늄 식기류(산화피막 처리된 경질용기), 은제수저류 및 식기, 크리스탈류
• 일부 유리재질의그릇 (ex. 코렐 및 코팅 그릇 등) 및 도자기류를 장기 사용시 물때 등에 의해 누렇게 변색되거나 메탈마크 등이 생길 수 있으므로 그릇제조사에서 판매되는 얼룩제거 세제로 정기적으로 세척하십시오.
  • - 얼룩이나 메탈마크는 식기세척기에 의해 발생하는 것이 아닙니다.
• 식기 밑에 오목한 부위가 있는 식기는 오목한 부위에 물이 고이지 않도록 경사 지게 놓아 주십시오.
  • - 건조성능이 떨어집니다.
• 식기의 안쪽이 식기바구니의 바닥면을 향하도록 넣어주십시오. 분사물살을 향해서 장착되어야 합니다.
• 식기를 이중으로 얹거나 지정된 용량이 상으로 너무 많이 넣으면 세척이 잘 되지 않고, 파손의 우려가있 습니다.
• 식기 수납성을 위하여 바구니 형상이 일부 변경될 수 있습니다.
• 손으로 잘 안닦이는 타서 눌어 붙은 탄화된 오염물은 식기세척기에서 세척이 잘 되지 않을 수 있습니다. 이러한 오염물은 찌꺼기를 긁어내고 넣어주세요.

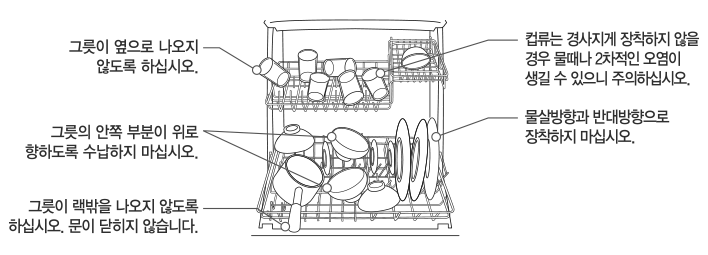

잘못된 식기수납방법

주의

• 그릇의 안쪽 부분이 위로 오거나 눕지 않도록 하십시오.
• 날카로운 부분이 위로 오도록 하지 마십시오. 상해의 원인이 됩니다.
• 큰 냄비나 프라이팬을 문 앞쪽에 수납하지 마십시오. 세제투입구로 물살이 전달되지 않아 세척완료 후에도 세제투입구에 세제가 남아있을 수 있습니다.

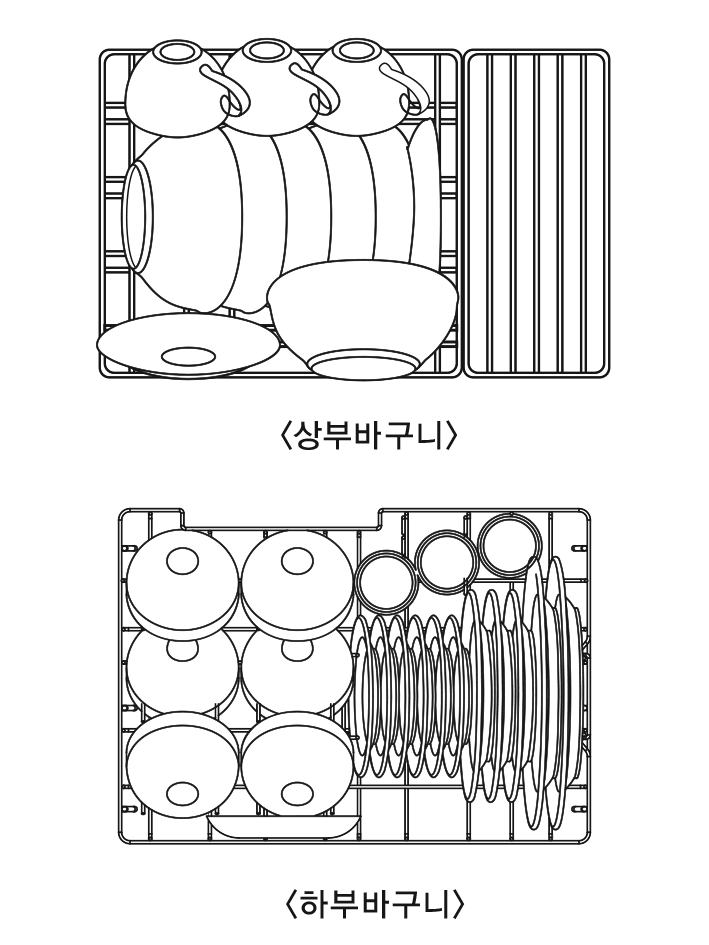

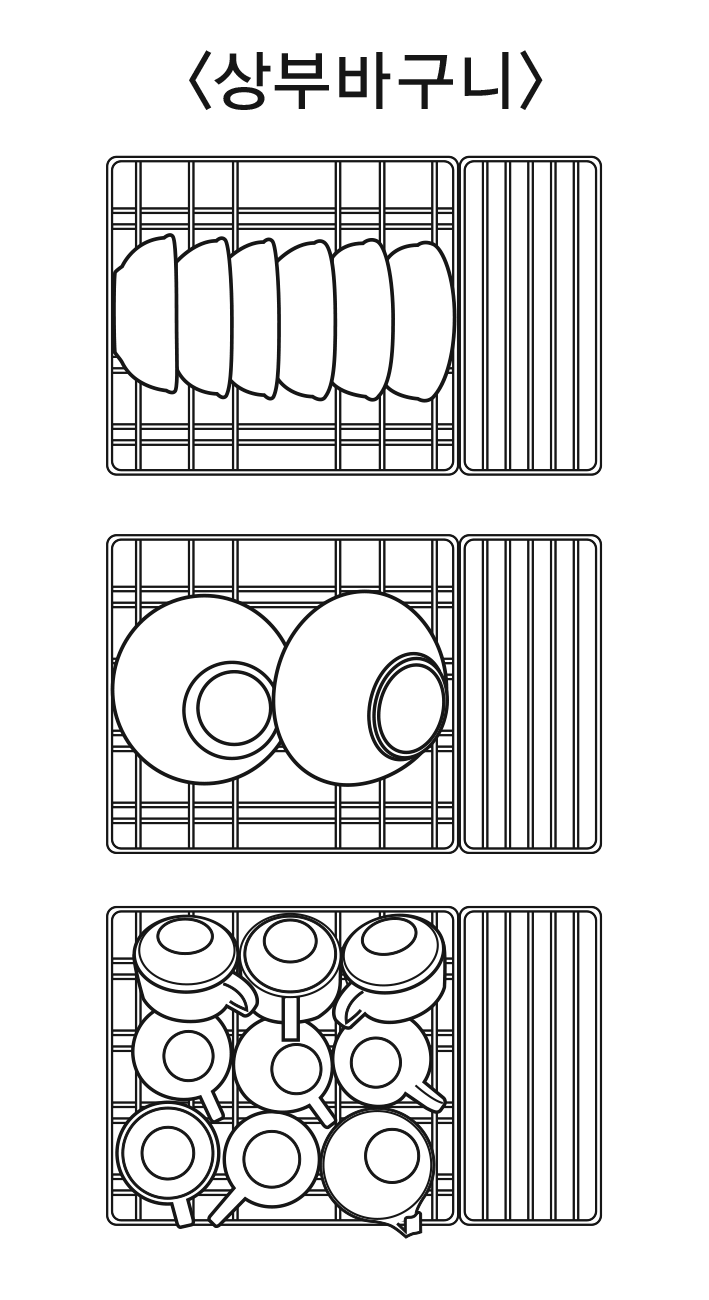

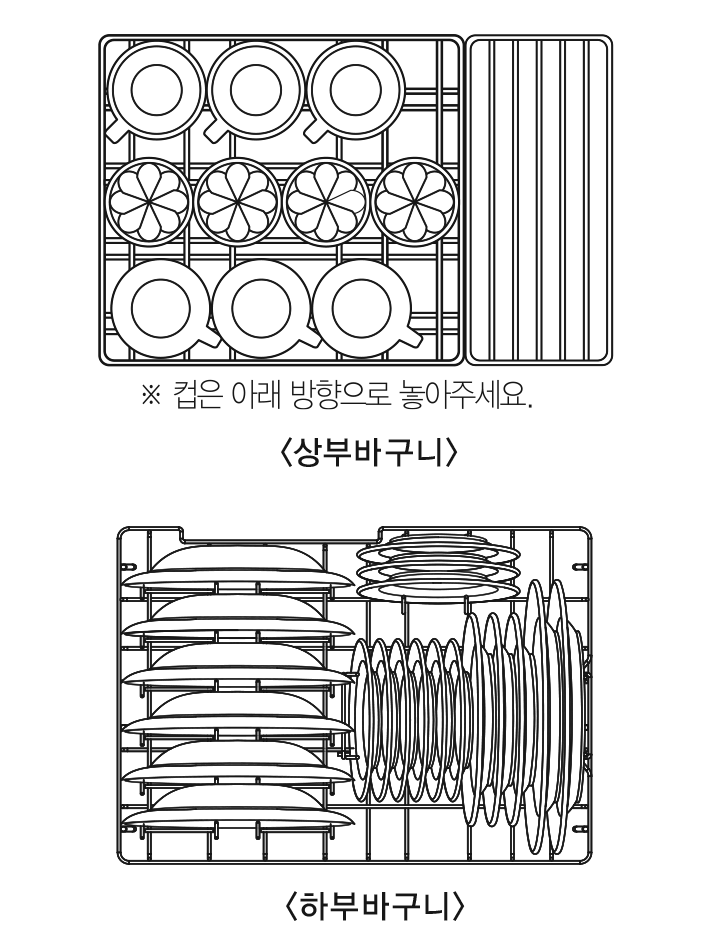

한식기준 수납방법

양식기준 수납방법

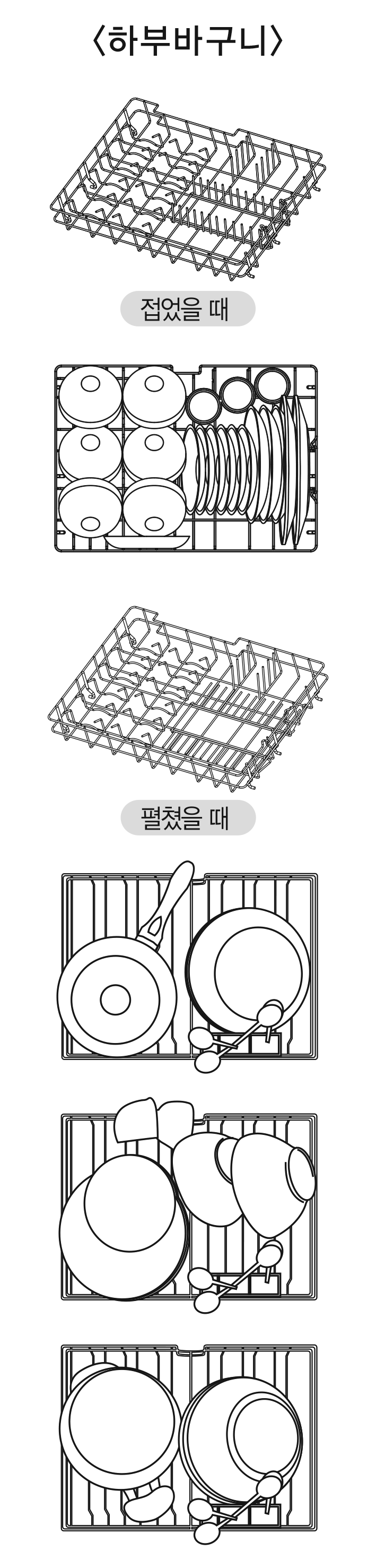

다양한 식기수납방법

주의

• 수저통은 사용의 편리성에 따라 앞뒤 모두 사용가능 하도록 설계 되었으므로 원하시는 위치에 놓고 사용하십시오
• 하부바구니에 냄비, 후라이팬 등의 큰 용기를 사용할 때는 상부바구니 그릇이 잘 닦이지 않을 수 있습니다.

청소하기

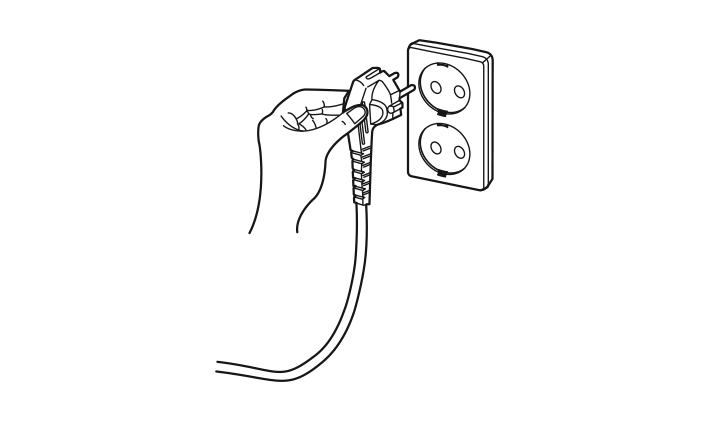

• 안전을 위하여 손질하기전에 반드시 전원플러그를 뽑아주십시오. 급수연결구의 밸브를 잠궈주세요.
• 사용후의 손질은 작동이 끝난 후 약30분 정도 경과 후 세척조 온도가 충분히 내려갔을 경우에 손질하여 주세요. 장기간 필터청소를 하지않고 방치할 경우 내부에서 냄새가 날 수 있으므로 필터청소를 깨끗이 해주세요.

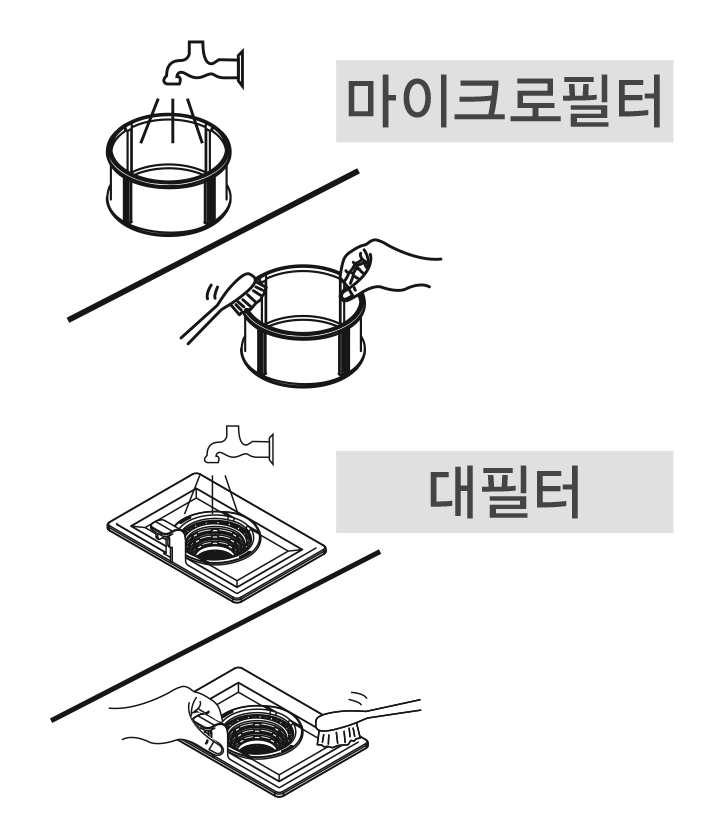

필터청소

주의

필터가 막힐만한 굵은 음식찌거기들은 세척할 식기에서 미리 제거하신 후 사용해야 합니다.

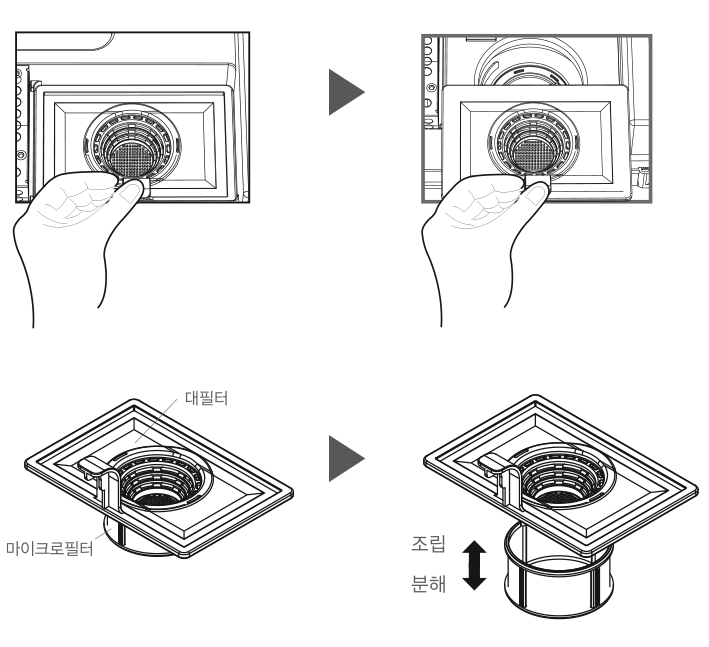

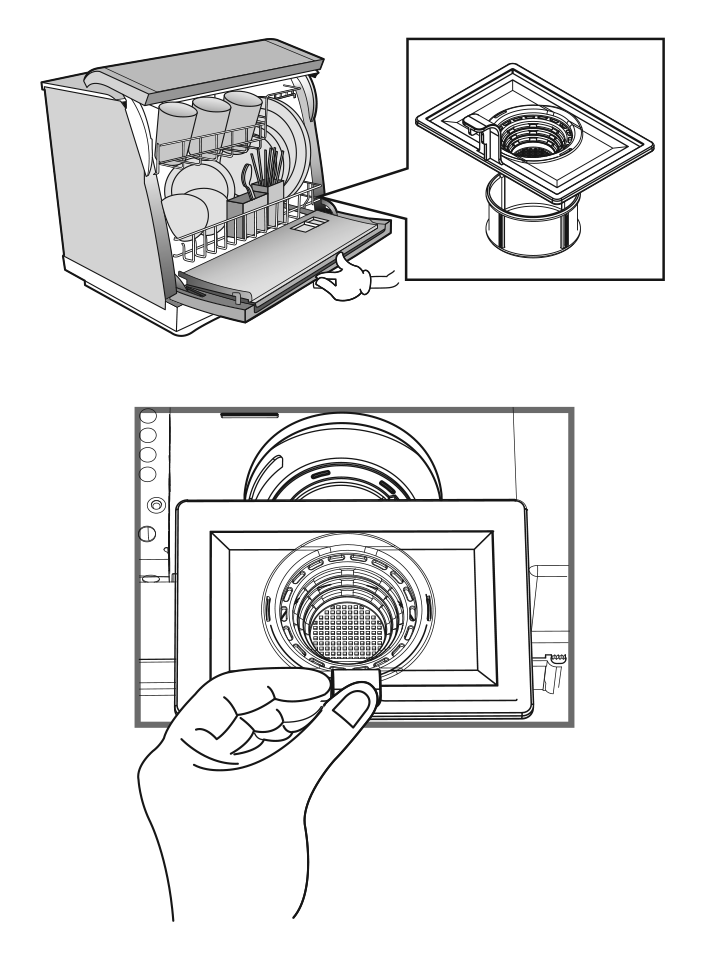

1. 그림순서대로 필터를 분해 하십시오.
   • 필터를 위로 들어올려 분해합니다.
     • - 찌꺼기가 세척조 내부로 떨어지지 않도록 주의하세요.
   • 사용전 마이크로 필터와 대필터를 조립하고 세척조 내부에 결합하여 사용해 주십시오. 필터를 그림과 같은 모양으로 조립 하지 않을 시 배수와 세척성능에 영향을 미칠 수 있으니 반드시 그림과 같은 방법대로 조립하여 주십시오.
   • 반드시 마이크로필터가 대필터 후크에 결합되도록 조립하여 주십시오.

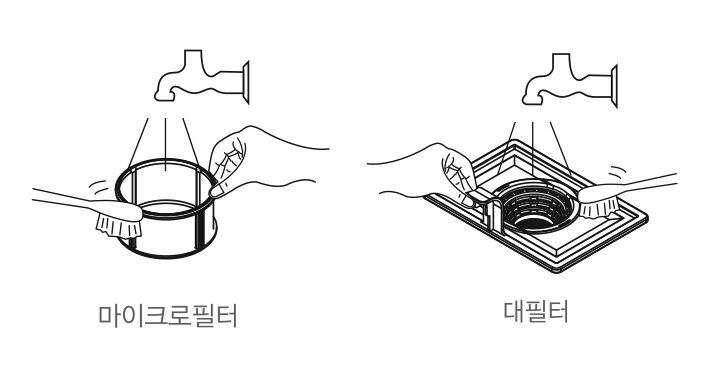

2. 필터 전체를 흐르는 물에 깨끗이 씻어냅니다.

3. 재조립은 분해의 역순입니다.
   • 필터를 재 조립시 올바른 방법으로 조립 고정하지 않으면 세척 및 배수성능에 영향을 미칠 수 있으므로 반드시 올바른 조립위치에 조립 고정하십시오.

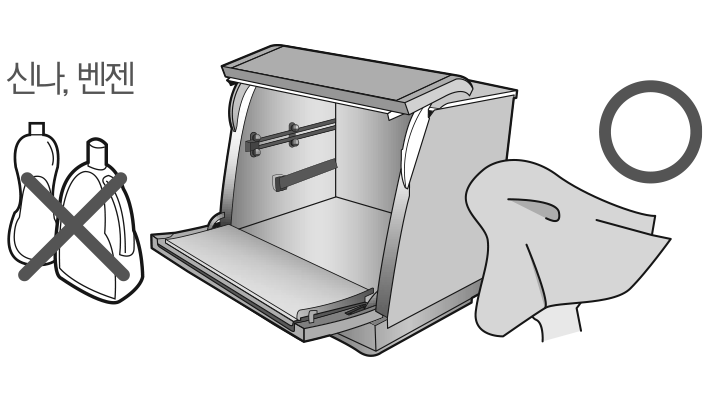

세척조 내부 및 몸체손질

• 세척조 내부나 문의 안쪽을 젖은행주로 닦아 주세요.
• 가끔 식기를 넣지 않고 전용세제를 넣은 후 세척하시면 청결함을 유지 할 수 있습니다.
• 몸체의 외부얼룩은 중성세제로 지운 후 마른헝겊으로 물기를 닦아 주세요.

주의

세척조 내부나 문을 청소할때 락스, 벤젠, 클러저, 염소계 표백제 등을 사용하시면 스텐인레스 변색 및 녹발생 우려가 있으므로 절대로 사용하지 마세요.

분사날개 손질법

주의

• 음식물 찌꺼기가 분사날개의 내부의 분사구멍을 막으면 세척성능을 저하 시킬 우려가 있습니다.
• 청소후에는 세척중에 분사날개가 빠지지 않도록 완전히 조립하십시오.

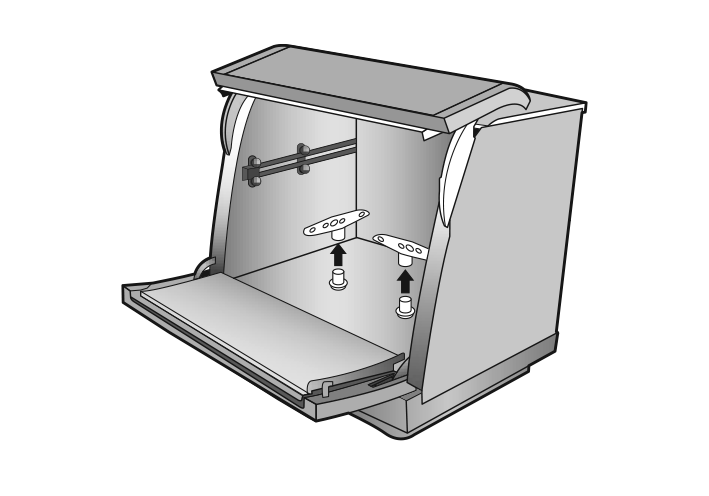

1. 하부 분사날개는 하부 식기수납바구니를 빼낸 후 위로 당기면 빠집니다.

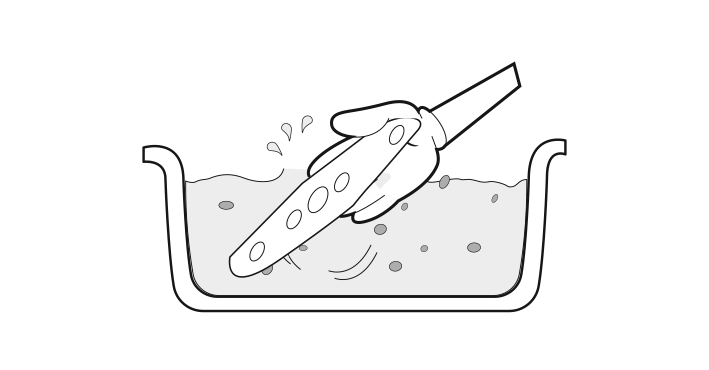

2. 빼낸 분사날개는 물에 넣은후 잘 흔들어 구멍에 찌꺼기를 제거 하십시오.

세척조 내부에 흰색 얼룩이나 청색으로 변색시 조치

1. "강력세척" 선택 합니다.
   • 단, 식기를 넣지마세요.

2. 작동시작 약 5분후에 작동/정지 버튼을 눌러 문을 연 후 식초 1스푼을 세척조 바닥에 넣어주세요.

3. 문을 닫은 후 프로그램이 끝날 때까지 동작시킵니다.

참고

지하수를 사용하거나 사용하시는 물에 마그네슘, 칼슘 등의 이온성분이 많을 경우 백태현상이 발생될 수 있습니다. 이는 환경적인 부분으로 엔지니어 방문 시에도 A/S 진행이 불가합니다.

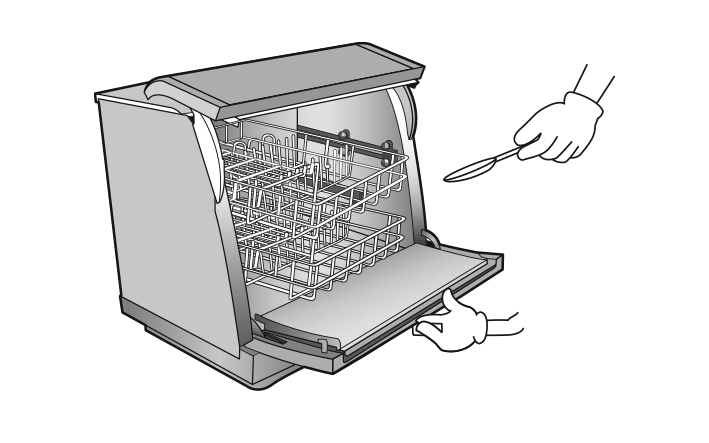

식기바구니 및 수저통 손질

• 식기 바구니를 넣고 꺼내는 방법대로 꺼내서 젖은행주로 닦아 주시면 됩니다.
• 수저통 내부에 이물질이 있을경우 꺼내 물로 청소합니다.

고장조치/신고

문제발생시 관리방법

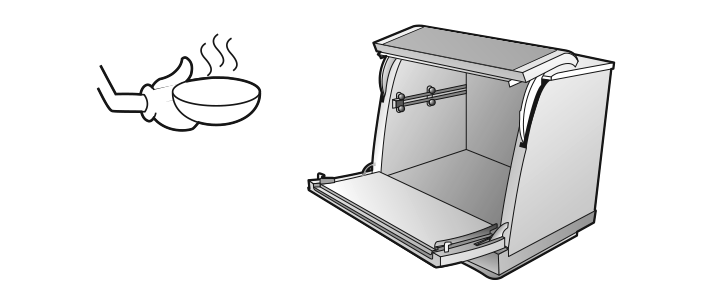

세척기가 얼었을때

1. 약 70℃의 물을 3ℓ 정도 넣은 뒤 문을 닫으세요. 세척기를 작동시키면 안됩니다.

2. 20~30분 지난뒤에 세척선택을 표준에 맞추어 정상작동 여부를 확인하십시오.

3. 세척기 내부 (필터 안쪽)의 얼음이 제거 된 후 사용하시기 바랍니다.

정전이나 단수가 되었을때

1. 정전시
   정전이 되면 작동이 중지되므로 전기가 다시 들어온 후 재 작동 하십시오.

2. 단수시
   사용중 단수가 되면 전원 버튼을 눌러 작동을 멈추고 사용을 중지하십시오.

배수가 안될 경우

주의

• 배수 경로의 이상 유무를 확인하십시오.
• 배수구가 막혔을 경우 시중 판매되고 있는 약품 및 세제 등을 절대로 사용하지 마십시오. 제품이 손상 될수 있습니다.
• 조치가 불가능할 경우 당사 서비스센터로 문의하십시오.

고장발생시 조치방법

고장 수리를 의뢰하시기 전에 아래시항을 확인해보시고, 그래도 이상이 있을 때에는 고객상담센터로 연락해 주십시오.

전원이 들어오지 않을 때

• 전원버튼은 눌렀습니까?
• 전원플러그가 빠지지 않았습니까?
• 정전이거나 누전차단기가 OFF되지 않았습니까?
• 연장선을 사용시 연장선에 전원이 정상적으로 들어옵니까?

작동이 되지 않을 때

• 작동/정지 버튼은 눌렀습니까?
• 문은 완전히 닫혀 있습니까?
• 안전잠금 장치가 작동중은 아닙니까?
• 문은 양쪽을 눌러 완전히 닫으셨습니까?

세척 시 이상 소음이 발생할 때

• 식기가 세척분사날개에 부딪치게 넣지는 않았나요?
• 너무 가벼운 플라스틱 그릇을 넣지 않았나요?
• 분사날개 및 필터 청소 후 조립이 잘 안됐나요?
• 바닥이 단단하고 수평인 곳에 설치하셨나요?

상부 도어에 이슬이 맺혀있을 때

• 건조시 배출된 증기가 온도차로 인해 이슬맺힘이 있을 수 있습니다.

세척상태가 나쁠 때

• 식기가 물살이 닿지 않도록 서로 겹쳐있지 않나요?
• 분사날개의 노즐구멍이나 필터가 막히지 않았나요?
• 분사날개가 수저 및 그릇에 걸려 있는지 확인하세요.

스테인리스 식기가 노랗게 또는 약간 검은색으로 변색 되었을 때

• 물에 포함되어있는 철분 때문이므로 월 1회 정도는 세척조에 식초 (약 30cc)를 넣고 사용하세요. (청소하기 참조)

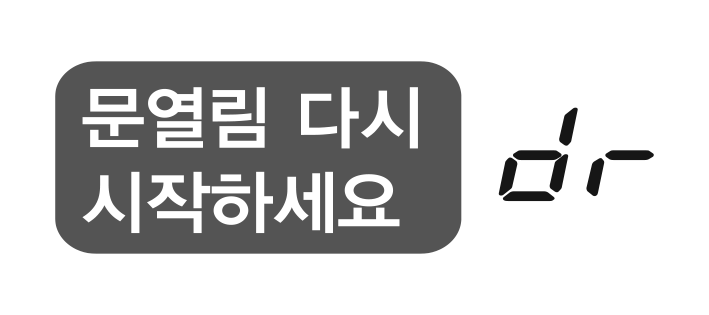

문 열림 경보음 발생

• 문이 꼭 닫혀 있는지 확인하십시오.
  • - 이중 안전장치로 인히여 화면 표사부에‘dr’이 나타날 수 있으므로 문의 양쪽을 다시 한 번 확인하여 주십시오.

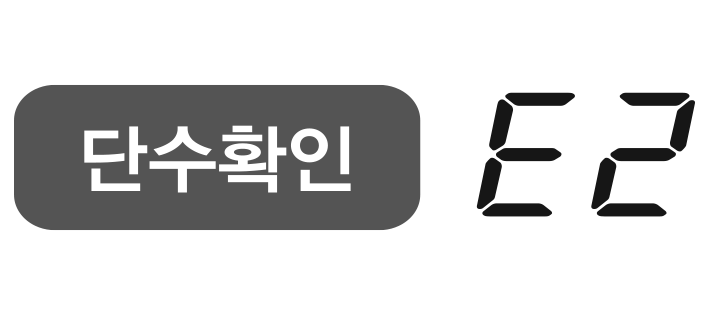

급수가 되지 않을 때

• 중간밸브는 열려 있나요?
• 급수호수는 제대로 연결되었습니까?
• 단수는 아닙니까?
• 급수호수가 꺾이거나 눌려있는지 확인하십시오.

배수호스를 너무 높게 (1.2m 이상), 너무 길게 (6m 이상)

• 배수호수를 너무 높게 (1.2m 이상), 너무 길게 (6m)이상 설치하지 않았나요?
• 필터가 막혀 있지는 않나요?
• 배수호수가 꺾이거나 놀려있는지 확인하십시오.

주의

배수구가 막혔을 경우 시중판매되고 있는 약품 및 세제 등을 사용하지 마십시오.

건조가 안될 때

• 그릇의 안쪽 부분이 위로 오거나 경사지게 장착하지 않았나요
• 세척조 벽면 및 바구니의 물맺힘 현상은 정상입니다.

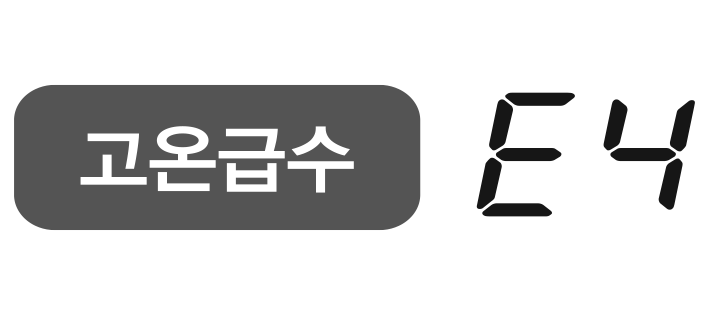

고온급수 경보음 발생

• 급수 시 60℃ 이상의 너무 높은 온수를 사용 시 경보음이 발생합니다.

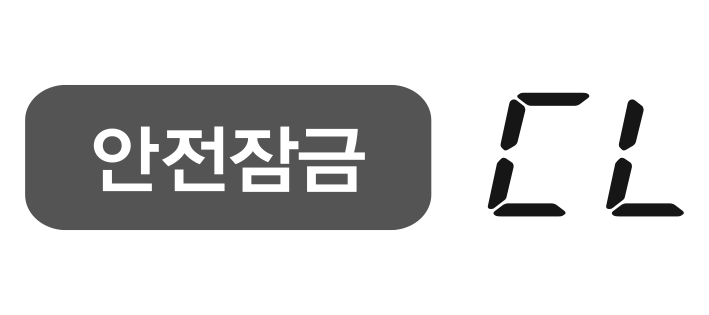

안전잠금 표시와 함께 작동안됨

• 세척코스 진행 중 어린이 보호 및 프로그램 보호를 위한 안전 잠금 장치 작동중 표시 입니다.
• 동작/정지 버튼을 약 3초 이상 누르면 해제, 작동됩니다.

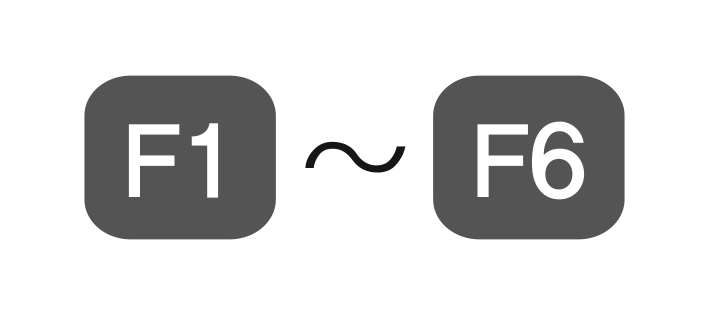

코스진행/정보표시 화면에 아래문자가 표시되며 작동안됨

• 전원플러그를 콘센트에서 빼고 중간밸브를 잠근 후 당사 고객상담센터에 문의 바랍니다.(1600-1661)
• 식기세척기 전용세제를 사용하지 않을 경우에 거품에 의한 F5 이상 현상 표시가 발생할 수 았습니다. 거품 제거 후 사용하시기 바랍니다.
  • - 기능이상입니다.

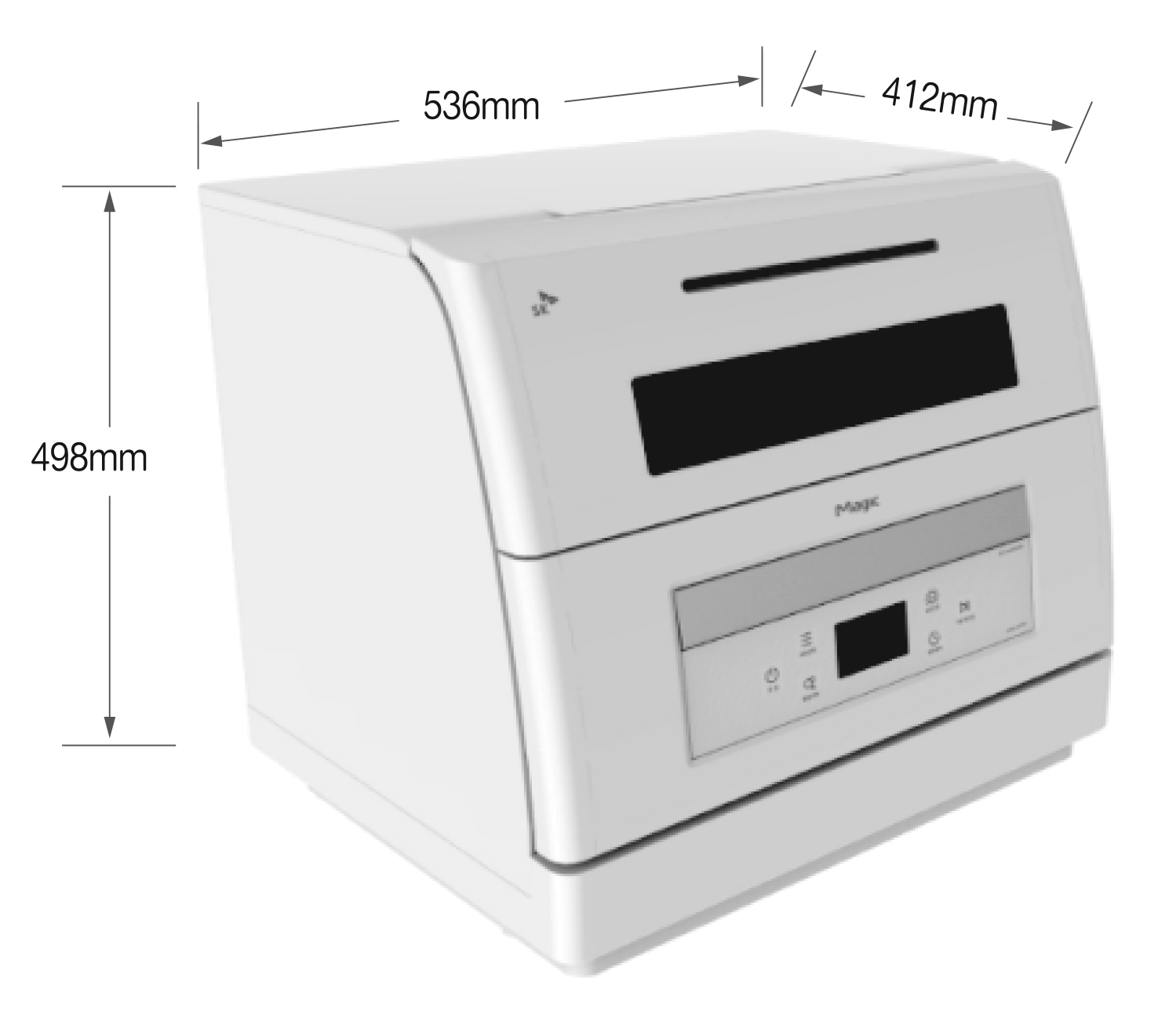

제품규격

참고

• 제품의 외관 및 규격은 제품의 질을 더 높이기 위하여 소비자에게 알리지 않고 변경될 수도 있습니다.
• 제품의 인쇄사양은 변경될 수 있습니다.
