설치하기

  1. 먼저 기존 시트를 분리하세요. 시트의 고정너트를 풀고 기존의 시트와 시트커버를 떼어 내세요.
    • 떼어낸 시트와 시트커버는 잘 보관해 두세요.


  1. 수도관의 중간밸브를 잠그고 기존의 수도관(물통호스)을 분리하세요.


  1. 기존 수도관에 T형 밸브를 연결하세요.
    • T형 밸브에 패킹누락을 확인하세요.

주의

과도한 힘으로 조립시 T형 밸브가 파손될 수 있습니다.


  1. 수도관(물통호스)으로 변기물통과 T형 밸브를 연결하시고, T형 밸브를 열어주세요.


  1. T형밸브에 급수호스를 연결하세요.
    • 급수호스의 패킹누락을 확인하세요.


  1. 변기위에 본체고정판을 놓고 고정브라켓트에 고정볼트를 넣어 본체 고정판에 끼운 후, 고정판이 움직이지 않을 정도로 고정너트를 조여주세요.
    • 변기 종류에 따라 폭이 다를 수 있으므로 알맞은 위치에 맞추어 끼우세요.


  1. 본체고정판의 안쪽홈 중앙면에 비데를 올려 놓으세요.


  1. 비데 본체를 양쪽에서 화살표 방향으로 뒤로 밀어 끼워 주세요.
    • 끼워지면 "딸깍" 소리가 들립니다.
    • 비데 본체가 좌/우로 흔들리는지 확인 하시고 움직일경우 고정너트를 다시 한번 조여 주세요.


  1. 필터에 각인된 화살표 방향을 전면으로 향한후 본체 밑면의 필터 어댑터에 필터를 밀면서 오른방향으로 돌려 끼워 주세요.
    • 필터 패킹 누락과 화살표 방향을 확인 하세요.

    급수호수를 연결해 주세요.


  1. 중간밸브를 열어 연결부위에서 누수가 없는지 확인합니다.


  1. 전원코드를 콘센트에 연결해 주세요.
    • 약 1~2분 정도 지나서 물이 채워지고 제품 가운데 노즐쪽에 물이 흘러 나오면, 설치가 완료된 상태입니다.

주의




특장점

SK매직 자동온수 세정기는 이런점이 좋습니다.


연속 온수 시스템 (상온기준)

온수 사용도중 온도변화없이 연속 사용이 가능합니다.


항문/비데 세정시 무브기능

항문/비데 세정시 노즐이 전/후로 움직여 보다 깨끗이 세정하실 수 있습니다.


UV•노즐살균 기능 (해당 모델에 한함)

노즐자동세척 기능과 UV•노즐살균 채용으로 항상 노즐을 청결하게 유지 사용할 수 있습니다.


물탱크 자동 살균 기능

장시간 대기 시, 물탱크 내부에 저장된 물을 주기적으로 전기분해하여 물탱크 내부 세균 번식을 억제합니다.


도기 버블 세정

도기세정제와 물을 섞어 버블을 만든후 도기 표면에 도포합니다.


조용하고 청결한 온풍건조기능

세정 후 따뜻하고 청결한 바람으로 젖은 부위를 건조 합니다.


어린이 기능

어린이 자동 비데기능으로 어린이도 편하게 사용하실 수 있습니다.


사용자 감지기능 (어린이 기능 제외)

변좌에 사용자가 앉아 인체가 감지되면 동작하므로 오작동의 우려가 없습니다.


좌욕기능 (해당 모델에 한함

따뜻한 온수가 연속적으로 나와 좌욕을 할 수 있습니다.


도기/유로/물통 살균 (해당 모델에 한함)

전기분해 시스템으로 만들어진 살균수를 이용하여 간헐적으로 살균을 합니다.

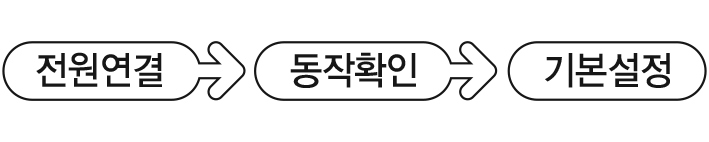

사용 전 확인하기


  1. 리모콘 페어링을 설정합니다. (리모콘 페어링(Pairing) 설정 참조)

  1. 시트 커버를 열고 앉아 주세요.

참고

착좌센서(사용자 감지)란 시트에 앉을때 인체를 감지하여 모든 동작을 가능하게 하는 장치입니다. (어린이 기능 제외)


  1. 조작부에서 온수온도, 시트온도, 수압, 건조온도를 설정하세요.
    • 온수
      온수 온도조절 버튼을 눌러 온수온도를 설정하세요.
      • - 온수 온도조절 버튼을 누를때마다 약(녹색), 중(주황), 강(빨강), 꺼짐 순으로 선택됩니다.
      • - 최초 전원 연결 시에는“꺼짐”으로 설정되어 있습니다.
    • 변좌온도
      변좌온도 버튼을 눌러 변좌온도를 설정하세요.
      • - 초기 설정 후 약 4~5분 후에 따뜻해 집니다.
      • - 시트 버튼을 누를때마다 약(녹색), 중(주황), 강(빨강), 꺼짐 순으로 선택됩니다.
      • - 최초 전원 연결시는 “꺼짐”으로 설정되어 있습니다.
    • 수압
      수압 버튼을 눌러 세기를 설정하세요.
      • - 수압 버튼을 누를때마다 1~5단계 순으로 변환됩니다.
      • - 최초 전원 연결시에는 중(3단계)로 설정되어 있습니다.
    • 건조
      건조 버튼을 눌러 세기를 설정하세요.
      • - 건조 버튼을 누르면 건조가 동작됩니다.
      • - 건조 동작시 건조 버튼을 누르면 약(녹색), 중(주황), 강(빨강) 순으로 변환됩니다.
      • - 최초 동작시에는 중(2단계)으로 설정되어 있습니다.




각부의 명칭

각부의 명칭



시트커버

제품을 사용할때 열고, 사용하지 않을때에는 닫아주세요.


도기버블 세정제 용기

도기세정제 용기로 교환 및 구매 제품입니다.


착좌센서

시트에 앉을 때 인체를 감지하여 모든 동작을 가능하게 하는 장치입니다.


난방시트

겨울철에도 따뜻하게 사용할 수 있습니다.


디스플레이부

전원/물통살균/도기버블세정/UV노즐살균에 대한 진행을 표시하는 디스플레이부입니다.


본체 조작부(비상버튼)

리모콘 고장 및 건전지가 없을때 세정,비데 기능을 동작시킬수 있는 조작부입니다.


전원플러그


설치부속품


고정볼트 2개 급수호스
본체고정판 고정브라켓트 2개
리모컨, 리모컨 행거 세정제
T형 밸브, 패킹 고무패킹 2개
고정너트 2개 고정나사, 앵커 각 2개
건전지 3개
알카라인(ALKALINE) 건전지 AAA (3개)		 필터 1개

리모콘의 명칭

외관은 장시간 사용시 환경에 따라 색상이 변할수 있습니다.



변좌

변좌의 온도를 4단계로 조절하여 사용할 수 있습니다.


수온

세정수의 온도를 4단계로 조절하여 사용할 수 있습니다.


매직절전

사용하지 않을 때에는 시트온도가 설정된 온도로 내려가 전기 사용량을 줄여줍니다.


UV / 노즐살균

전기분해 살균수 및 UV 로 노즐부를 살균합니다. (해당 모델에 한함)


전원

제품을 작동하거나 멈추게 합니다.


건전지 교환 알림 표시

건전지 부족 적색 램프가 표시되면 건전지를 교환하여 주세요.


정지

세정/비데/건조/어린이/좌욕 동작을 멈추게 할때 사용합니다.


세정/무브

항문세정 전용기능입니다. 무브기능을 이용하시면 보다 넓은 부분 세정이 가능합니다.


비데/무브

여성전용 세정기능입니다. 무브기능을 이용하시면 보다 넓은 부분 세정이 가능합니다.


어린이

일반적인 어린이 체형에 맞도록 노즐과 온수가 조절됩니다. 착좌감지와 상관없이 동작됩니다.


건조

온풍 온도를 3단계로 조절하여 사용할 수 있습니다.


도기버블세정

물과 도기세정제가 혼합하여 도기 내부를 세척합니다.


수압

세정수의 수압은 5단계로 조절하여 사용하실 수 있습니다.


노즐위치조절버튼

세정과 비데노즐 위치를 사용자 체형에 맞추어 전후로 원하는 위치로 조절할때 사용하는 기능입니다. 비데와 세정 사용중에 조절하세요.

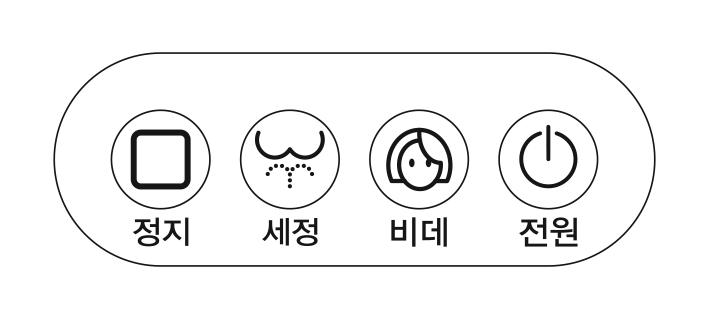

본체 조작부의 명칭

본체 조작부는 리모콘 분실/고장및 건전지가 없을때 세정/비데 기능을 동작 시킬수 있는 "비상버튼" 입니다.



정지버튼

버튼을 눌러 제품 동작을 멈추게 할때 사용합니다.


세정버튼

세정 기능을 동작시킵니다. 한번 더 누르면 무브 동작을 수행합니다.


비데버튼

비데 기능을 동작시킵니다. 한번 더 누르면 무브 동작을 수행합니다.


전원버튼

제품을 작동하거나 멈추게 합니다.




사용하기

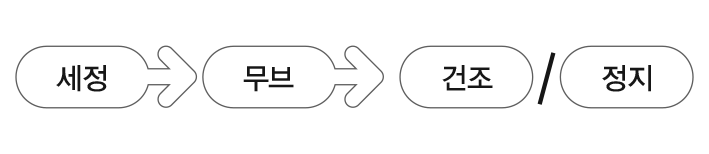

항문세정



  1. 세정
    시트에 앉은 상태에서 ‘세정/무브’버튼을 누르세요.
    • 약 1분 30초간 세정수가 동작합니다.

참고


  1. 무브
    ‘세정/무브’버튼을 한번더 누르세요.
    • 노즐이 전후로 움직이면서 세정수가 분사됩니다.
    • 세정기능이 동작되는 동안 계속 동작 됩니다.

참고

세정/무브 종료시 UV노즐 살균 기능(해당모델에 한함)이 자동으로 수행합니다.


  1. 건조
    ‘건조’버튼을 누르세요.
    • 건조동작전에 물기를 가볍게 닦으신후 사용하시면 빠르게 건조하실수 있습니다.
    • 약 3분간 지속됩니다.

참고

건조 동작시 건조 버튼을 눌러 온풍 온도를 맞추어 주세요.


  1. 정지
    ‘정지’버튼을 누르세요.
    • ‘정지’버튼을 누르면 동작이 정지 됩니다.


여성세정(비데세정)



  1. 비데
    시트에 앉은 상태에서 ‘비데/무브’버튼을 누르세요.
    • 약 1분 30초간 세정수가 분사됩니다.

참고


  1. 무브
    ‘비데/무브’버튼을 한번더 누르세요.
    • 노즐이 전후로 움직이면서 세정수가 분사됩니다.
    • 세정기능이 동작되는 동안 계속 동작 됩니다.

참고

비데/무브 종료시 UV노즐 살균 기능(해당모델에 한함)이 자동으로 수행합니다.


  1. 건조
    ‘건조’버튼을 누르세요.
    • 건조동작전에 물기를 가볍게 닦으신후 사용하시면 빠르게 건조하실수 있습니다.
    • 약 3분간 지속됩니다.

참고

건조 동작시 건조 버튼을 눌러 온풍 온도를 맞추어 주세요.


  1. 정지
    ‘정지’버튼을 누르세요.
    • ‘정지’버튼을 누르면 동작이 정지 됩니다.


부가기능

주의

부가기능은 적용모델에 따라 변경될수 있습니다.


어린이기능

반드시 시트에 앉은 상태에서 ‘어린이’버튼을 누르세요.


좌욕

‘좌욕’ 버튼을 누르세요.


매직절전

‘매직절전’버튼을 누르세요.


도기버블세정

‘도기버블세정’버튼을 누르세요.

참고


UV•노즐 살균

‘UV•노즐 살균’버튼을 누르세요.

참고


리모콘 사용하기


리모콘 페어링(Pairing) 설정

리모콘과 제품 본체와 의 통신(연결)이 안되거나, 새로운 리모콘으로 교체 사용할때 본체와 리모콘 페어링을 설정한 후, 리모콘을 사용할 수 있습니다.


  1. 제품 본체 설치가 완료된 상태에서 전원 플러그가 콘센트에 연결되었는지 확인 하십시오.


  1. 리모콘에서 건전지 마개 캡을 "왼쪽방향"으로 돌려 빼어주세요.


  1. 리모콘에 AAA 건전지 3개를 넣어 주세요.
    • "-" 전극이 보이게 넣어 주세요.


  1. 건전지 마개 캡을"오른쪽 방향"으로 닫아 주세요.


  1. 본체 측면 조작부 "전원"버튼을 눌러 전원을 "OFF"해 주세요.


  1. "세정"버튼을 "3초간"누른후 삐~~ 부저음이 울리면 바로 순차적으로 "비데" 버튼을 눌러 주십시오.


  1. 수초후 본체에서 "삐리링~~" 부저음이 울리면 페어링이 완성된 상태임으로. 제품을 사용하시면 됩니다.

리모콘의 건전지 교체방법

리모콘에 건전지 모양 그림()에 적색 램프가 표시되면 건전지를 교환해 주세요.


  1. 리모콘의 하단부에 있는 건전지 마개를 동전을 사용하여 풀어주세요.
  2. 건전를 빼고 새로운 건전지로 교환하여 주세요.

참고


리모컨 설치방법

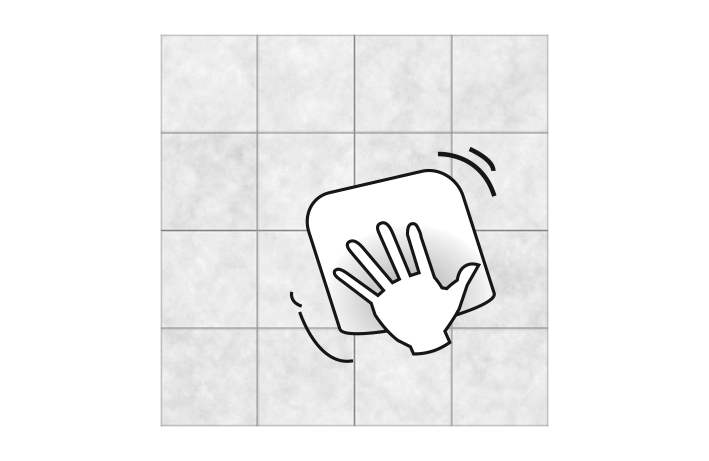

  1. 리모컨을 설치하기전에 부착할 벽면을 마른천으로 깨끗이 닦아 주세요.


  1. 리모컨 거치대 뒷면 양면테이프 비닐을 벗겨 주세요.

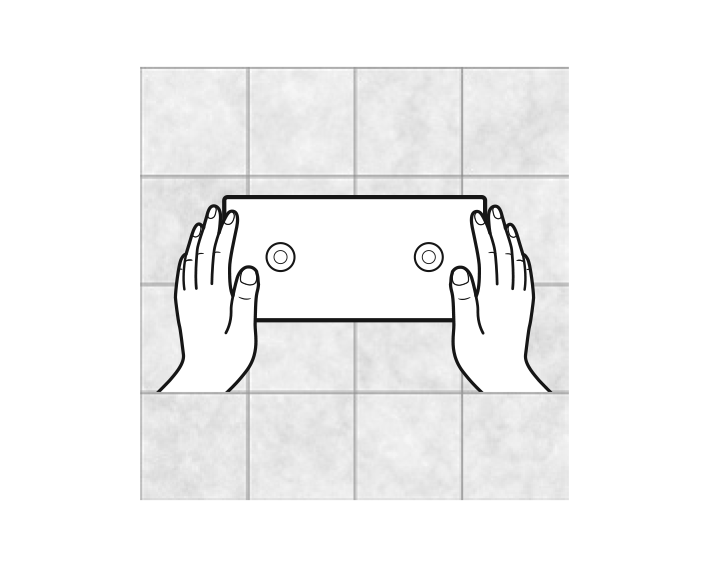

  1. 거치대를 벽면에 부착하고 양면테이프 반대편 부분을 "꾹꾹"눌러 주세요. (벽면에 단단히 부착)


  1. 리모컨 본체를 거치대에 올려놓고 사용합니다.


소모품 교체 방법


도기 버블 세정제 교체방법

  1. 본체에서 세정제통을 "상"방향으로 분리 합니다 .


  1. 새로이 교체할 세정제통의 캡을 화살표 방향으로 분리합니다.


  1. 새로운 세정제통을 "하"방향으로 본체에 끼워 넣습니다.
    • 세정제통이 본체에서 들뜨지 않도록 주의 바랍니다.
      • - 도기 세정제의 용량은 4개월 (2회/1일 사용기준)이나 사용 조건에 따라 달라집니다.
    • 도기 세정제 추가 구매 문의 SK매직고객상담실(1600-1661) 또는 지정된 판매처

참고


노즐커버 교체방법

  1. 노즐커버를 그림처럼 "상"방향으로 양손을 사용하여 분리하세요.


  1. 새로운 노즐커버를 그림처럼 "하"방향으로 양손을 사용하여 끼워 주세요.


필터 교체방법

  1. 본체에서 필터를 그림처럼 왼쪽으로 아래 방향으로 빼어 분리해 주십시요.


  1. 새로운 필터를 본체에 끼운다음 오른쪽으로 회전시키면 조립이 됩니다.
    • 너무 무리한 힘을 가하면 제품 손상의 원인이 됩니다.)


참고

정수필터의 수명은 약4개월이나 사용조건에 따라 달라집니다. 필터 막힘으로 제품불량이 발생할 수 있으니 필터의 교체주기를 반드시 지켜 주시기 바랍니다.

주의

제품 동작중에 소모품을 교체 하지 마십시요. 제품 고장 및 손상의 원인이 됩니다.




청소 및 보관하기

제품청소방법


노즐 청소방법

  1. 비데 본체 측면 조작부 "전원"버튼을 눌러 전원을 "OFF"해주세요.


  1. 조작부의 "정지"버튼을 길게 3초간 누르면 노즐이 앞으로 나옵니다.

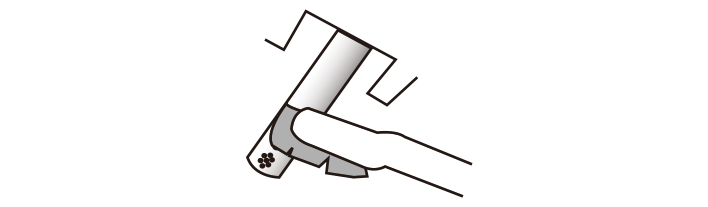

  1. 칫솔이나 부드러운 솔을 사용하여 노즐팁 주위를 닦아주세요.
    • 노즐 청소시 무리하게 당기거나 강제로 밀어 넣지 마세요.
      • - 파손 및 고장의 원인이 됩니다.
    • 노즐청소중간에 조작부의 전원버튼을 눌러 조작부 위에 전원이 들어와도 노즐이 들어가지 않으니 반드시 노즐이 들어간 후 조작부의 전원버튼을 누르세요. 노즐구멍이 손상되지 않도록 주의 하세요.


  1. 다시 조작부의 "정지"버튼을 길게 3초간 누르면 노즐이 들어갑니다.


제품 청소방법

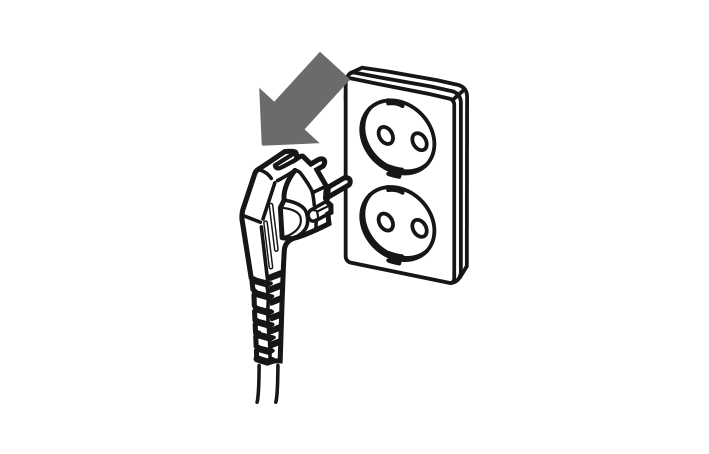

  1. 콘센트에서 전원 플러그를 먼저 빼주세요.

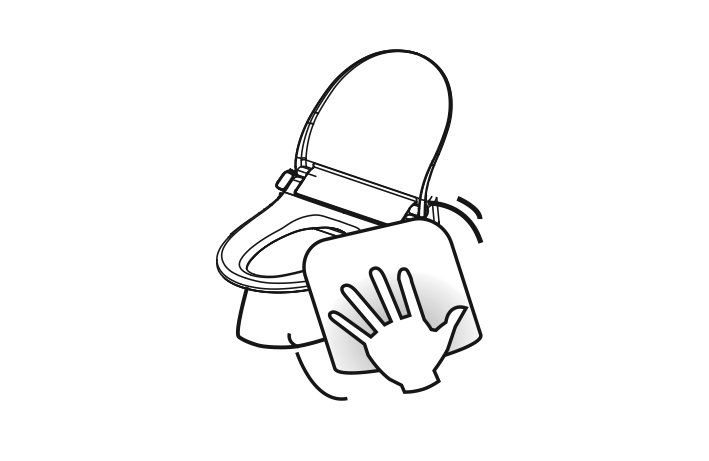

  1. 부드러운 스폰지나 천에 중성세제를 묻혀 닦아 주세요.
    • 염산계 세제나 신나,벤젠 등을 사용하거나 거친 수세미 등으로 문지르지 마세요.
      • - 제품 외관 손상의 원인이 됩니다.
    • 노즐커버를 분리하지 마세요.
      • - 제품 고장의 원인이 됩니다.
    • 본체 및 리모컨은 물 청소를 하지 마세요.


제품 분해방법

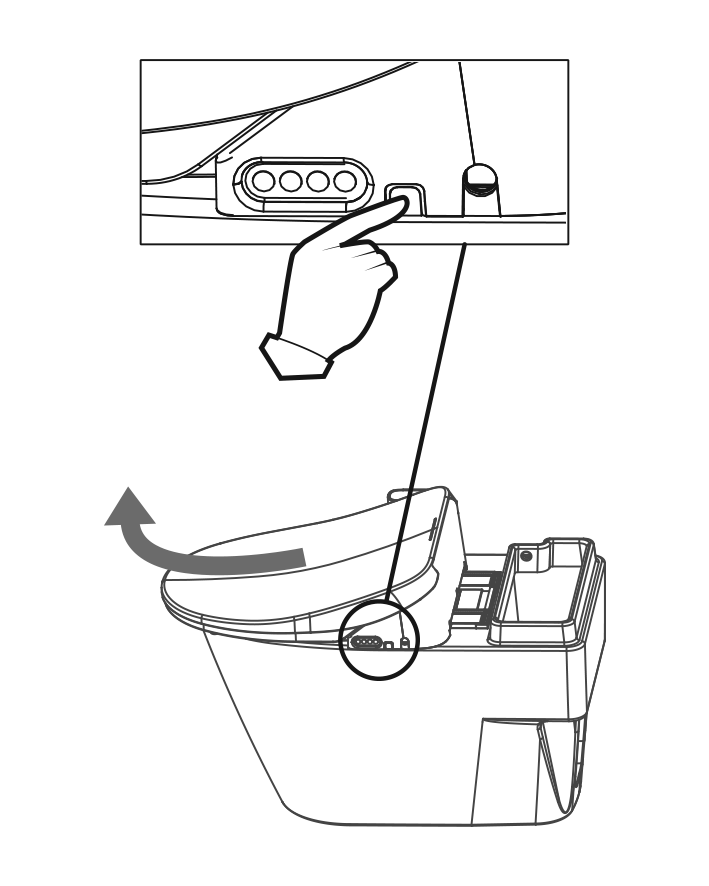

제품 오른쪽 아래에 있는 버튼을 누르면서, 제품 양쪽을 잡고 앞으로 당기면서 올리면 고정판에서 분리됩니다.




고장조치/신고

고장수리로 의뢰하시기전에 아래사항을 확인해보시고 그래도 이상이 있을때는 서비스지정점이나 고객상담센터로 연락해 주세요.


전혀 작동이 되지 않아요?


물이 나오지 않아요?


물이 약하게 나와요?


온수가 따뜻하지 않아요?


물이 밖으로 자꾸만 새요?


온풍 및 시트가 따뜻하지 않아요?


정지중에도 물이 나와요?


앉았을때 리모컨을 눌러도 작동이 되지 않아요?




제품규격

모델별 기능표


BID-S34D BID-S35D
도기버블세정 O O
UV 노즐살균 O X
노즐살균 O O
물통살균 O O
도기살균 O O
유로살균 O O
사용자 감지 O O

제품 규격

외관 및 규격은 제품성능 개선을 위해 변경될 수 있습니다.



제품명 비데
모델명 BID-S34D / S35D
정격전압 220 V (AC) 60 Hz
소비전력 1440W
전원코드 1.5 M 이상
사용수압 98kPa~735kPa
주위사용온도 0℃~40℃
급수방식 수압식
급수온도 5℃~35℃
급수조절 솔레노이드 밸브

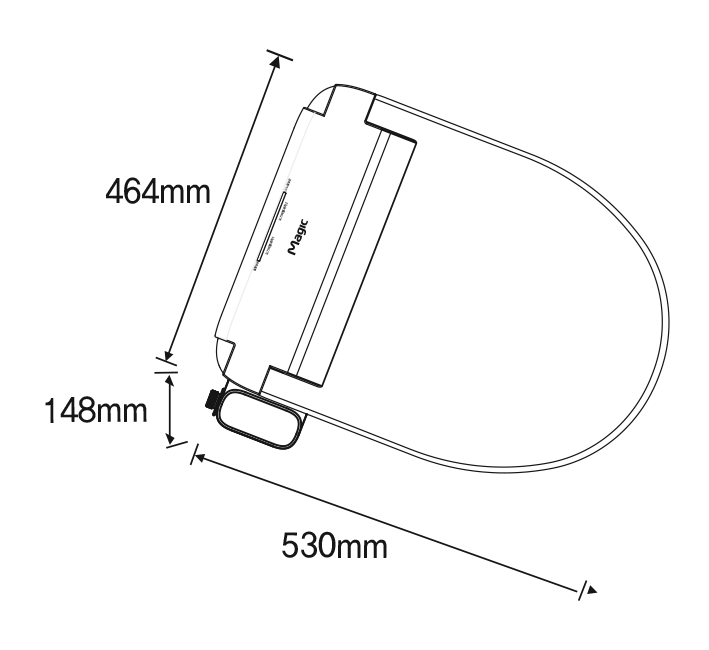

제품크기
( mm )		 464W) X 530(D) X 148(H)
제품중량
(kg)		 약 4.9Kg
온수
세정장치		 세정 : 토수각 45°, 무브, 위치조절
비데 : 토수각 45°, 무브, 위치조절
수압조절 : 항문세정, 비데세정 각 5단계
온수조절 : 4단계 조절
노즐위치조절 : 10단계 조절
히터소비전력 : 1400 W
셀프크리닝 : 노즐 자동 세정
난방시트 온도조절 : 4단계 조절
히터소비전력 : 40 W
소프트시트 : 소프트 작용
온풍건조 건조온도조절 : 3단계 조절
히터소비전력 : 220 W
오조작
방지기능		 인체감지 착좌센서
필터 수명 : 4개월 (사용수량 2,500ℓ/월, 탁도 0.5 NTU 이하 기준)
규격 : (길이) 147 X (직경) 45mm
설치
부속품		 급수연결부 : 급수호스1개, T형 밸브1개, 고무패킹 1개
설치부 : 고정브라켓트2개, 고정볼트2개, 고정너트2개, 고무패킹2개, 본체고정판1개, 비데호스1개, 필터1개

주의

사용수압이외에서는 충분한 성능이 얻어지지 않을 수도 있습니다.
